某矿区堆场地表涌水点地下构造调查案例

返回列表

一、方案介绍

隐伏断层是工程施工中最常见的不良地质条件,其在地下一定深度的范围内,不易采用传统的地质手段来观察,断层破碎带分布容易导致围岩不稳定及形成各种渗漏,涌水通道等。由于岩石破碎、裂隙发育且往往充水充泥,与围岩相比,断层一般具有较低的电阻率因此构成了使用电法勘探的必要条件。其中高密度电阻率法具有采集信息量大、观测精度高、探测速度快和探测深度较深等优点被工程物探人员广泛使用。本解决方案主要是探明场内地表涌水点下方裂隙及破碎带发育等不良地质发育情况及分析涌水原因,发现隐伏导水带通道。


二、调查方法

采用地球物理探勘的高密度电阻率法(Electrical Resistivity Tomography)进行探测。

(本次调查以物探技术对地下不良地质体具体发育情况进行探测,并以物探成果具体影像描绘地下地层现况,进而准确查清裂隙或破碎带位置及空间展布情况)

1623124028(1).jpg   1623124346(1).jpg


三、现场方案

一、仪器设备

    调查采用深圳市赛盈地脉技术有限公司研发的GD-20多通道工作站进行高密度电阻率测量,测点信息采用RTK进行收集。

二、测线方案

根据现场踏勘确定,以地表涌水点作为中心点,布设发散式测线,可以探明涌水点周边的地下结构信息。具体测线展布如右图,共布设测线5条,每条测线均超过200米。

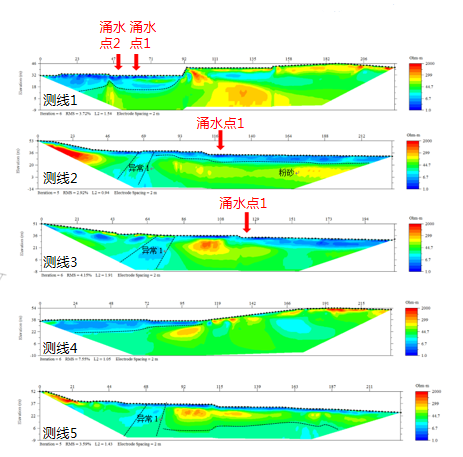

四、成果展示及结论

本次查明堆场内涌水点下方并无裂隙或破碎带发育,而在其北方向约45米可见宽度约10m的裂隙发育,倾向北;地表涌水点东西方向可见埋深约0-18米的低阻状态,该异常可能为废渣空隙水富集区;推测地表涌水点的补给途径为上游裂隙带与地表相通,且该裂隙带位置至地表涌水点有隐伏导水通道,地下水通过该裂隙与地表水的连通,随地势向下游汇集,并在涌水点涌出。
