电磁法在土壤污染解决方案

返回列表

一、方案简述

本解决方案主要是探明场内地表涌水点下方裂隙及破碎带发育等不良地质发育情况及分析涌水原因,发现隐伏导水带通道。


二、项目简介

1.调查目的

受委托,本次调查主要为查明矿区堆场内地表涌水点下方裂隙发育等地质情况及分析涌水原因,发现隐伏导水带通道,为今后治理工程的部署提供依据。

2.调查方法

采用地球物理探勘的高密度电阻率法(Electrical Resistivity Tomography)进行探测。(本次调查以物探技术对地下不良地质体具体发育情况进行探测,并以物探成果具体影像描绘地下地层现况,进而准确查清裂隙或破碎带位置及空间展布情况)

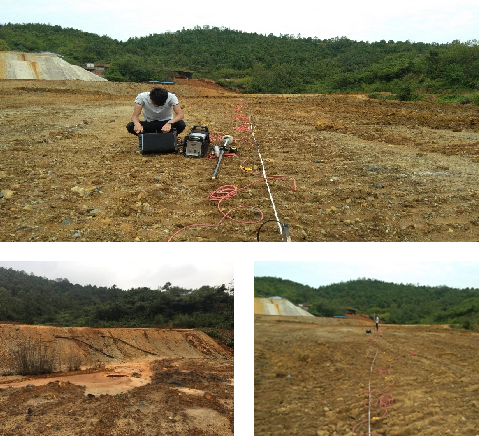

三、现场方案

1.仪器设备

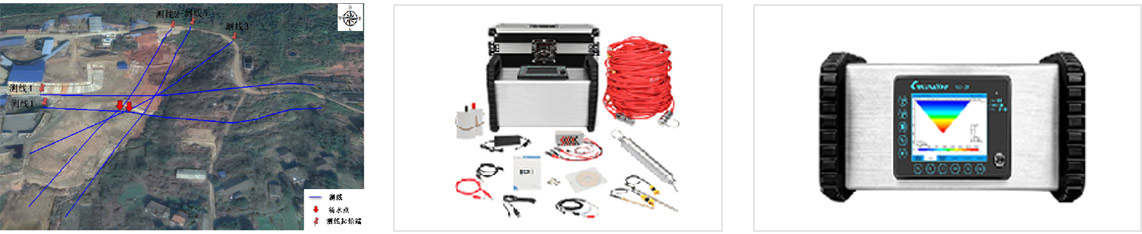

调查采用GD-20多通道工作站进行高密度电阻率测量,测点信息采用RTK进行收集。

2.测线方案

根据现场踏勘确定,以地表涌水点作为中心点,布设发散式测线,可以探明涌水点周边的地下结构信息。具体测线展布如右图,共布设测线5条,每条测线均超过200米。


四、电法工作原理

电阻率法是以介质电阻率差异为基础的一种物探方法。 为利用直流电经由一对电流极 A、B 将电通入地下,建立人工电场。通过地层间介质不同,其导电性的差异,可利用另一对电位极 M、N 测量电场在 M、N 之间造成的电位差,由此求出地层视电阻率,进而估算地下地层的导电性分布。

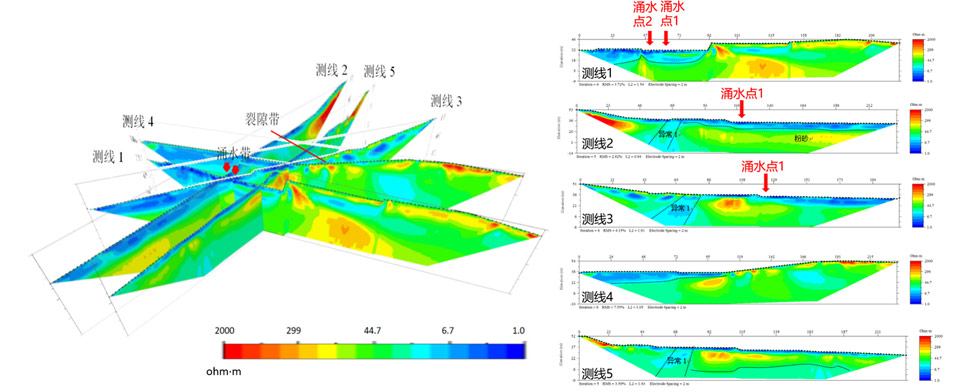

五、结果展示

本次查明堆场内涌水点下方并无裂隙或破碎带发育,而在其北方向约45米可见宽度约10m的裂隙发育,倾向北;

地表涌水点东西方向可见埋深约0-18米的低阻状态,该异常可能为废渣空隙水富集区;

推测地表涌水点的补给途径为上游裂隙带与地表相通,且该裂隙带位置至地表涌水点有隐伏导水通道,地下水通过该裂隙与地表水的连通,随地势向下游汇集,并在涌水点涌出。


六、地球物理方法的优势

以隐患暴露点为中心,发散式测试,对于溯源探测的方向确定有较好效果

无钻孔揭露,不产生二次污染

采用高密度电法能很好的对不良地质体进行检测,能查明周边构造、裂隙等地质情况,发现隐伏渗漏通道,是一种实用,高效,无损的方法。
