塔吉克斯坦跨孔案例

返回列表

一、方案介绍

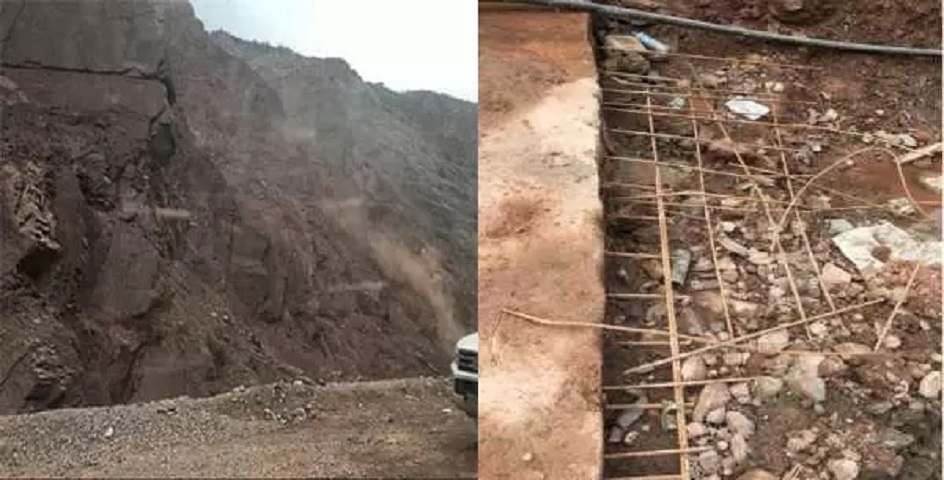

测试场地背景介绍

当地气候变化多端、土壤的盐碱过于偏激,致使基本整条河流的上下游植被稀少,这不仅导致该大坝河流的水土流失严重,当地的土地主要以软土为主。在工地的现场随处可见有大小不一的石块和土壤滑落。除软泥土外还有之前基建使用的钢筋材料布置,在平面的四周有钢筋和相关坚固材料做成的固定软土的工程作业。具体布置形式大致是以横向、呈面状为主。

项目实施目的

1.)了解整个平面的下方的地层结构,方便后期相关挖掘设备的选用和工作计划制定。

2.)明确定位到专家预测的岩石层裂缝的具体位置,为修补工程提供更多有参考价值资料。


二、调查方法

测线AC剖面表层0~1米为低电阻率层值为1~5 ohmm,由表层延伸到深度15米处,局部深至24米。剖面深度24.5米处局部高电阻率值为16 ohmm。测线BD剖面表层0~14米为低电阻率层,剖面深度15.5米处高电阻率。测线BC剖面表层0~11米为低电阻率层,剖面深度16米处高电阻率。测线AD剖面表层0~15.5米为低电阻率层剖面深度24米处高电阻率。测线CD剖面表层0~9米为低电阻率层 剖面深度14米处高电阻率。测线AB剖面深度11米处高电阻率。

现场测试场景:

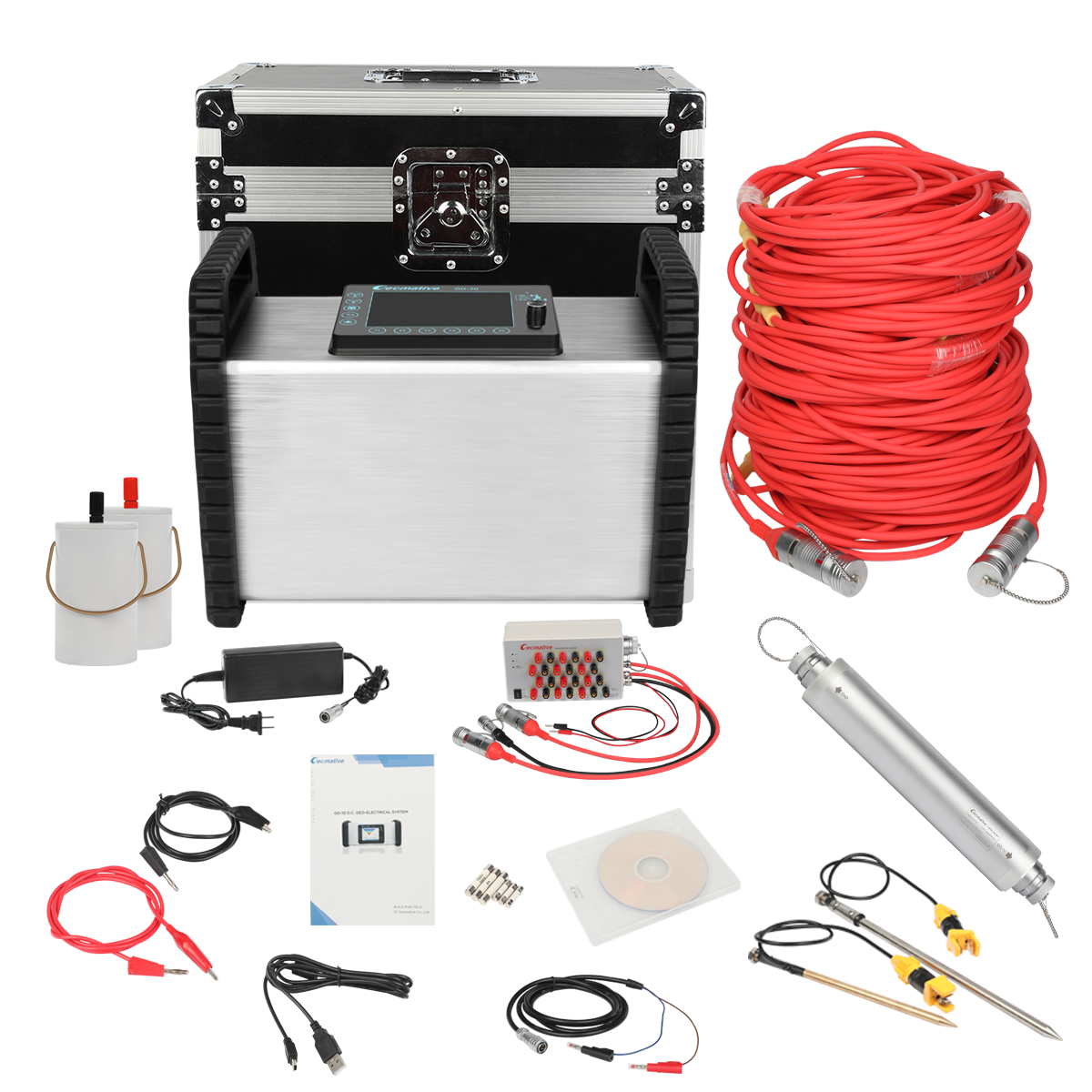

三、仪器设备


四、成果展示

结果分析

依据测线剖面,判释表层0~1米低电阻率层值1~5 ohmm为地表水入渗造成,深度1米以下低电阻率为水藉由裂隙所造成。于测线近地表处局部高电阻率为地表面水泥层导致,剖面深度15米处高电阻率值16 ohmm推判为岩盘。整体测线图A→D/ B→D/C→D测线可发现C井及D井周围低电阻率皆偏低,低电阻率趋势为由C井及D井向A及B延伸及向下延伸。图A→D/ B→C测线可确认四井的中间区域为低电阻率区块,可能是原来暂栖水层或是裂隙所造成的暂栖水层。
