Application field

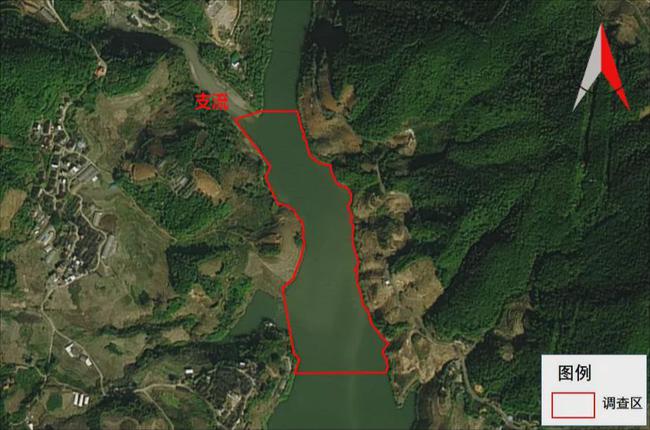

我们受委托对位于福建某水库上库区段水域（以下简称“库区”），以地球物理探勘的水上高密度电阻率法(ERT)进行探测，以探清库区内的水体及淤积的深度。圈定调查区域面积约145732平方米，如下图红色区域所示。
从该段水域属于入水口位置，是水库主要水源补充来源。水库蓄水后，库水流速减缓，水体输沙能力降低，其挟带的泥沙就部份或全部地在河道内沉积下来，形成淤积，常年积累将逐步缩短库容量，减少水库使用寿命。
调查目的
本次探测主要目的为：
探清库区水体的深度；
探清库区淤积的层厚。
仪器设备
本项目投入的主要检测设备和仪器如下表所示：
表1 项目投入的主要检测设备
测线方案
地球物理方法调查现场数据采集工作从2021年12月1日开始，至 2021年12月9日结束。共布设水上高密度电法测线8条，水下1条。本次工作采用手机奥维地图定位首尾坐标，皮尺量距布点方式。最后根据场地内的已知坐标点绘制成图。测试过程使用班报详细记录各测线周边干扰及异常情况，同时收集了有关区域地质资料。
图2 调查区 ERT 测线布置图
图3 现场工作图
二维成果剖面图
图4 ERT 1-9 高密度电阻率法成果图
为直观的观察库区的地下电阻率分布状态，将高密度电法测线的剖面结果组成栅状图，以获得库区的综合高密度电阻率分布成果图，同时将异常投影至测区地图并以不同的角度展示，如下图。
图5 电阻率剖面栅状投影成果图
由高密度电阻率剖面栅状投影图（图4 ERT 1-9）可知，库区水体内的整体测线电阻率可大致分为三层，纵向上电阻率呈现“中-低-高”变化的电性分布规律，结合电阻率介质特征推测，第一层为库区水体，电阻率介于80-150 Ohm-m，平均深度约为1-10米，水体最深处约10米，位于测区的南边 ERT3ERT9测线处；第二层为沉积层，电阻率介于0-50 Ohm-m，层厚约1-13米，沉积层最深处约为23米，位于测区南边 ERT3ERT9 测线处；第三层处于沉积层深度以下，为基岩，电阻率介于 80-400 Ohm-m。且在剖面第一层水体与第二层沉积层中部均有约2~3 米层厚底泥与沉积层的过渡带；在剖面第二层沉积层与第三层基岩中部均有约 2~5米厚的隔层，推测是为岩面风化层或原生河床；同时，结合两条300米长测线电阻率投影图可知，测试库区底部基岩整体较完整，无明显低阻异常向下发育，未见条带状或团状低阻异常区域，推测测区底部无裂隙或破碎带发育及无岩溶发育区。
二维及三维成像图
为了更直观的显示库区水体深度及淤积厚度情况，将各测线电阻率剖面数据值使用 Surfer软件进行二维等值线计算及三维插值计算，建立库区水域地下淤积电阻率分布三维模型及二维平面分布图。
图6 水体深度范围平面图
图7 淤积厚度范围平面图
图8 三维模型图
由图6水体深度范围平面图可见，库区水体深度约在0.5~10米范围之间，其中库区南侧10米以上水深位置因是在测线数据边缘，成图时进行插值导致，具体深度需重新测量计算，不算做真实深度。
由图7淤积厚度范围平面图可见，库区整体淤积厚度在1~13米左右，其中西侧岸边因底部基岩面较浅，形成河漫滩淤积，故此形成的淤积厚度最薄，其中水体中部淤积最厚，平均在8~13米范围厚度。
由三维模型图可以很清楚描绘出库区淤积分布情况，电阻率形貌为丘陵状堆积，整体较厚。同时，综合电阻率栅状图推估，该库区的水深约0.5~10米， 淤积厚度约1~13米，淤积总体积约1352727立方米。
通过现场地质资料收集，结合现场情况，对调查区域水流向及淤积成因进行如下推断：
1. 测区北侧上方支流汇入主河道，因水流速减缓，造成所携带的大量泥沙在此沉积，逐渐发展成内陆三角洲；
2. 主河道东西两侧因河道冲刷逐渐形成河漫滩淤积（整体淤积最薄位置）；
3. 由于水库回水影响，主河道内此位置也形成了回水区淤积。
通过本次水上高密度电法勘查工作，大致查明了库区水体及淤积的分布情况及深度，主要成果有：
1. 库区的电阻率特性可大致分为三层，纵向上呈现“中-低-高”变化的电性分布规律；
2. 库区水体，电阻率介于80- 140 Ohm-m，平均深度约为0.5-10米，水体最深处约10米，分别位于库区南边区域；
3. 库区淤积，电阻率介于0-50 Ohm-m，层厚约1-13米，且底泥最深处为23米，位于库区南边区域；
4. 库区的淤积计算面积约145732平方米，淤积体量约1352727立方米；
5. 下伏基岩为石灰岩，整体较完整，无明显低阻异常向下发育，未见条带状或团状低阻异常区域，推测矿湖底部无裂隙或破碎带发育及无岩溶发育区；
6. 采用高密度电法能很好的对地质地层进行检测，能查明岩层分层及级周边构造、裂隙等地质情况，同时也能很好的估算库区的库容情况，是一种实用、高效、无损的方法。损的方法。
