某黄土区三维跨孔电阻率实验

返回列表

一、试验介绍

经过前期勘察得知本地为均质黄土区,原先电阻率应该在100~200Ω·m,在本次电阻率实验前经过一次浸润,使得测量的实际电阻率较低,通过背景三维电阻率测量初步背景测量平均电阻率约为41Ω·m左右。

高含水的黄土电阻率与背景黄土的电阻率差异约为10Ω·m,变化较小。单纯电阻率值目前不好判断其渗透通道,可以选择观测电阻率在渗水实验前后的电阻率变化的百分比来判断它的渗透过程。


二、工作原理

跨孔高密度电法的原理与传统高密度电法原理类似,其区别在于跨孔高密度电法是在地下井内进行放电和数据采集。从图1中可以看出,跨孔形式的电流线流向是360度的,由于电极能够被放到目标深度的位置,保证了跨孔测试法能够提供深度上更好的解析度。

图1 孔中电极放电场示意图

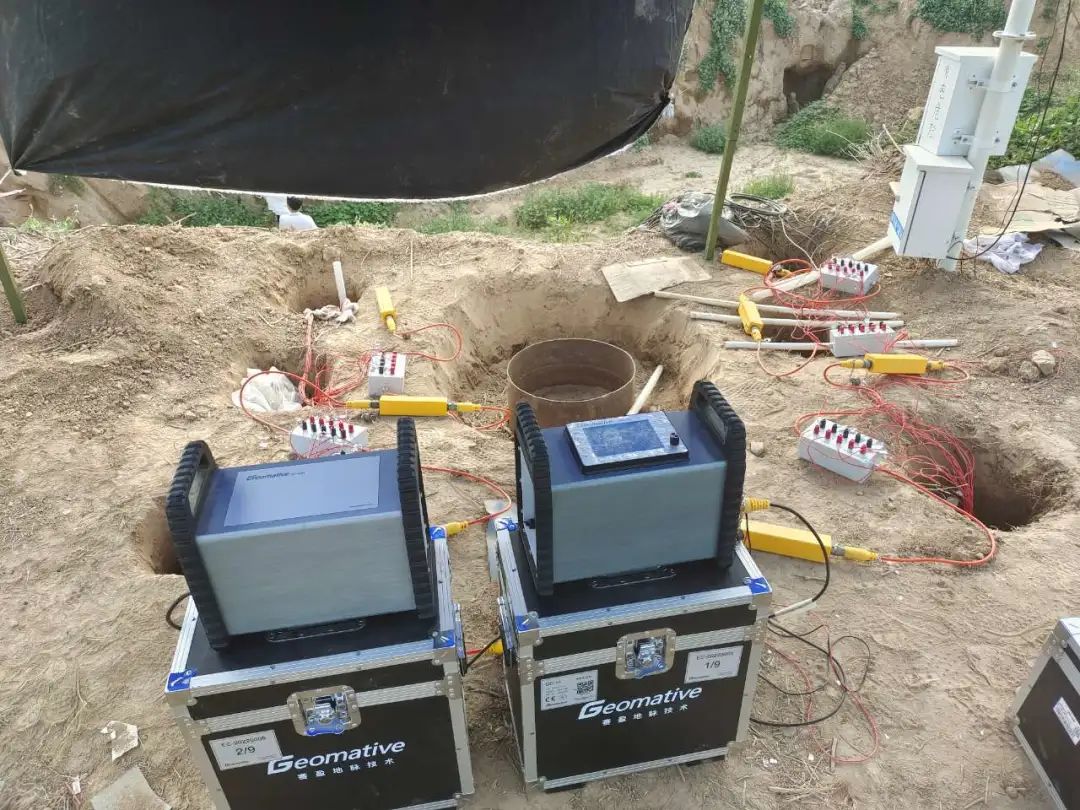

Figure 2 GD-10 high-density electrical equipment used in the experimental site


三、调查方法

图3为实验设置的监测井位置示意图,每个孔各15个电极,电极间距11cm。图4为三维跨孔剖面电极配置示意图,如下所示:

图3 实验地块监测配置平面图


图4 三维跨孔配置剖面图

四、成果展示及结论

灌水后根据电阻率变化描绘了水流扩散的过程。电阻率表面渲染左上,电阻率容积渲染右上,低于30Ω·m电阻率容积渲染左下,高于45Ω·m电阻率容积渲染右下。


图6 不同时段电阻率变化率异常


结论:

跨孔高密度可以较好的描绘出水流扩散的形态。在钻孔布置时,倒入的水会形成边缘效应从而造成电极周围异常,所以电极位置最好在我们的研究范围之外。类似的实验需尽量在无扰动较为均质的场地内进行。
