什么是 VES、ERT电阻密?

2023-04-07 10:55:10来源:

什么是电阻率?

电阴率将电流发送到地面,并映射出电流流动的电阻。电阻可以转换为电阴率,这是一种用干预测底层材料的成分,结构或强度的属性。众所周知,不同的地质材料呈现不同的电阴率,水或矿石的存在通常会降低材料的电阻率,污染物也会影响记录值。通常,与结构演弱的岩石相比,更强更硬的沉积物具有更高的电阻率


电阻率的常见应用有哪些?

电阻率的应用包括但不限于基岩深度检测、基岩地形、裂缝和断层识别、空腔检测和测绘、矿石和矿床、地质学、土壤类型或基岩类型基岩变化、地下水含水层、地下水污染、盐水入侵、废物和污染物测绘等。

电阴率是一种出色的技术,可用作记录地面条件变化的监测工具。典型的应用包括垃圾填埋场周围的地下水监测,以查看渗滤液的扩散情况或监测土坝的渗水情况。可以通过返回同一个地方多次重复测量来进行测量,或者可以将设备留在现场为自动监测项目的一部分。

当您需要非破坏性调查技术或希望与传统的逐点侵入式方法(例如钻孔或挖掘)相比提高数据费盖率时,电阻率是绘制地下状况图的有效选择。测量可以是简单的测深(仅测量电阻率与深度的关系),2D 剖面甚至 3D 体积。数据可以在陆地上,水中或钻孔内采集,可以是单次测量或重复读数,以满足监测测量变化的需要


电阻率的主要方法是什么?

根据电流和电位电极的位置,数据将在不同深度(7坐标)和不同表面位置(X和Y坐标)下方作为单独的点进行收集。然后可以组合这些以创建1D 探测或剖面、2D 剖面或3D 体积。


一维测深(VES)和剖面

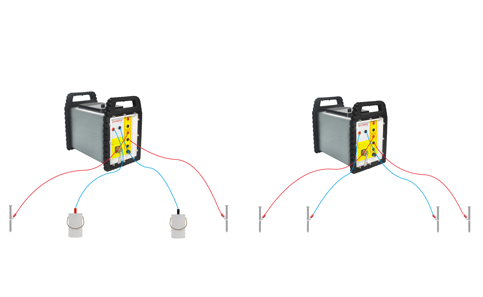

垂直电测深(VES)测量是从表面固定点下方的不同深度收集数据。这意味着所有数据点都将具有相同的表面位置(X和Y坐标),但将在不同的深度(Z 坐标)进行测量,

电极放置基干中点,距离中点电极放置的距离越远,测量越深。对干每个数据点,电极都需要手动移动。数据通常以图表的形式呈现,深度在一个轴上,视电阻率在另一轴上,然后将这些原始数据用于反演。电阻率调查也可以在恒定深度但在不同的表面位置下进行,通常称为Profiling。这些数据通常不经过反演,电阴或视电阴率与剖面距离的关系图是最终输出。


2D和3D测量(ERT)

通过结合不同深度和横向位置的测量,完成了 ERT(电阻率层析成像)测量,有时也称为成像。由于ERT是一种多维方法,因此可以在2D剖面或3D网格中测量数据点。

对干2D轮廓,多个电极以设定的距离排成一行。该系统会自动选择哪些电极用干电流注入和电压读数,并目可以在短时间内测量大量数据点。数据点将具有不同的X和Z坐标,但具有固定的Y坐标。

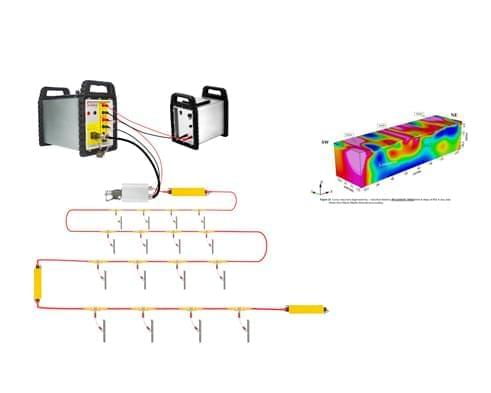

对于大规模3D测量,来自多个(最好是平行的)2D测量线的数据可以在处理软件中组合,以同时模拟X Y和Z方向的电阻率变化。这种形成3D数据集的过程特指2.5D调查

对于较小的测量区域,可以将电极布置在网格中,并直接在仪器上形成3D数据集;这是一个“真正的”3D测量。
