最常用 反演帘面
每条测线的反演结果沿真实位置竖直直立，像窗帘一样排列展示 ⭐ 最常用
从边缘端采集、GD 设备直连、自研在线反演，到散点质检、网格白化、含水率与浸润线解译、三维成果交付 —— ERT 全流程闭环，不依赖第三方反演软件。
从数据导入到三维成果导出，每一步都有专业工具——以下内容按基础功能、核心功能、特色功能三层展开
工程 → 测区 → 测线 → 数据集，与工程实际完全对应的对象树
数据接得进、质量查得清、成果出得来——专业软件的完整基本功

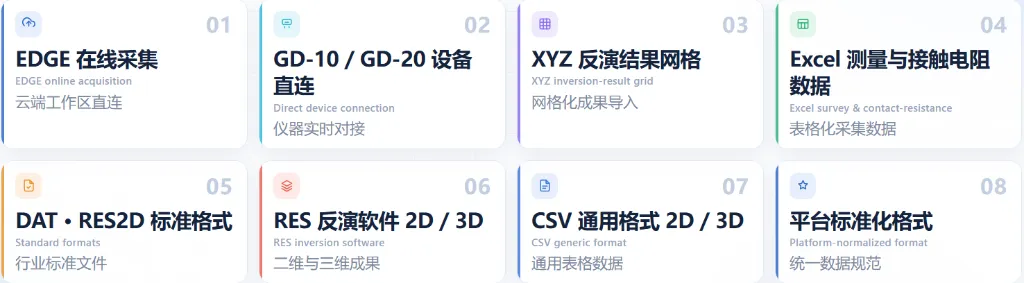

支持边缘端在线采集、设备原始数据、反演成果文件、通用标准格式多种来源，导入时自动解析电极间距与装置类型
从边缘端在线自动采集到 SD 卡、反演成果文件，灵活接入，流程清晰可控
现场采集点的真实可视化，帮助了解电极布置、信号强度与接触质量
点选散点查看电极编号、信号、电阻、伪电阻等详细信息，快速定位异常测点。
鼠标拉框选中一组测点，统一查看其分布与数值，灵活聚焦感兴趣区域。
点击剖面顶部电极位置，自动反查相关测点，电极与数据的对应关系一目了然。
散点图 / 克里金等值线图 / 叠加图自由切换；值变换支持线性、倒数、对数等数学变换。
横向与纵向比例一致，避免几何变形；色带后台独立渲染，放大缩小始终清晰。
处理后的测量数据可导出 DAT / topoWA，供后续环节直接使用。
评估电极接触质量，快速定位短路、开路与阻值过大的异常电极
反演成果的网格化、白化与滤波——从电阻率模型到可交付的剖面成果

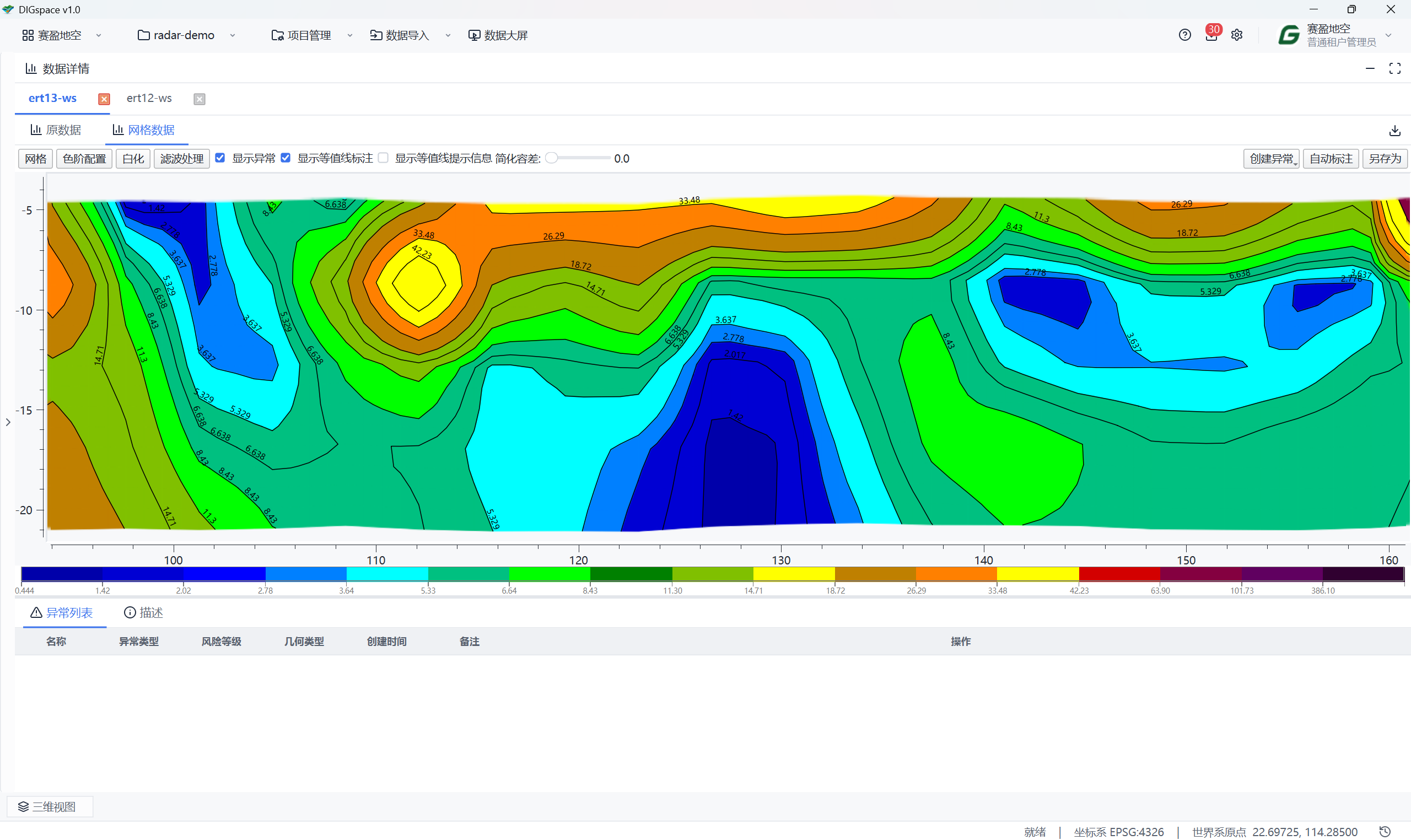

示意图 · ERT 反演电阻率剖面与低阻异常标注（图中数值为示意）
把散点插值成规则电阻率网格，支持多种插值方法，网格密度与边界确定方式可调。
将特定区域标记为无效数据剔除：自动按边界判定 / 导入白化文件 / 用模型屏蔽，支持梯形或矩形裁剪。
平滑、锐化、去噪等滤波操作，类型矩阵、边缘处理、空值处理、滤波次数可调，方案可保存复用。
围绕自研在线反演引擎的成果生产体系——算法自主，从反演到三维成果不依赖第三方软件
反演是电阻率法业务的核心环节。算法自研、在线运行，DIGspace 不再需要借助任何第三方反演软件
反演核心算法完全自研，针对高密度电法观测体系与 GD 设备数据特性优化，不依赖第三方反演软件。
浏览器内提交反演任务，参数模板化配置、进度在线可查，无需本地高性能工作站，散点图即可直接发起。
反演结果自动回写数据集，直接进入网格化、三维体与插件分析，无需文件导出再导入，过程可追溯。
每期采集数据自动触发反演、成果自动入库，服务大坝、堤坝、边坡长期在线监测，配合阈值规则自动判定异常并生成告警。

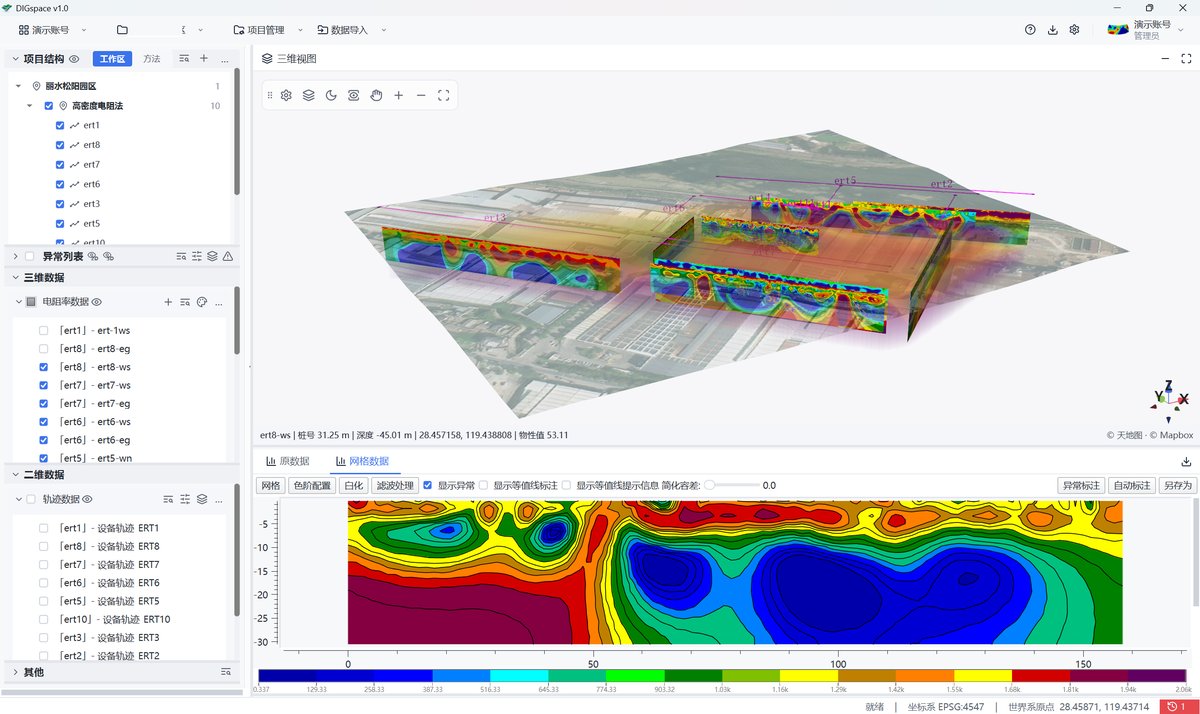

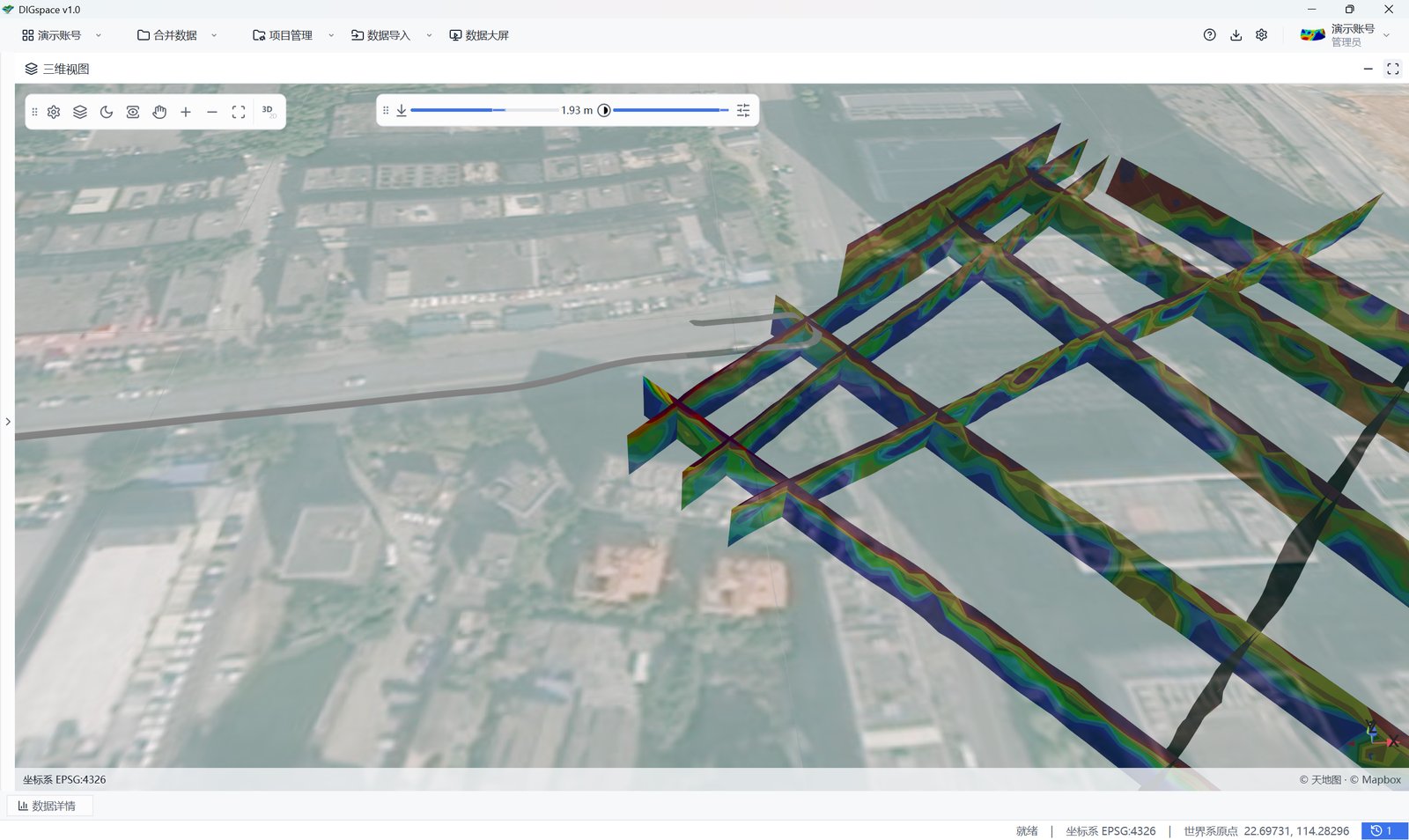

产品实际界面 · 多测线帘面与地表影像同框
在剖面或三维体上标记值得关注的区域，支持多种形状与自动检测
点 / 线 / 面 / 文字四种标注方式，在图上直接绘形，支持坐标手动输入与后续编辑。
配置阈值规则（数值或百分比）与最小点数，一键执行自动检测，结果列表确认后保存。
集中管理当前图上的所有标注：显示 / 隐藏、删除、详情查看、一键定位到异常。
空洞
富水体
疏松区
管线
层位

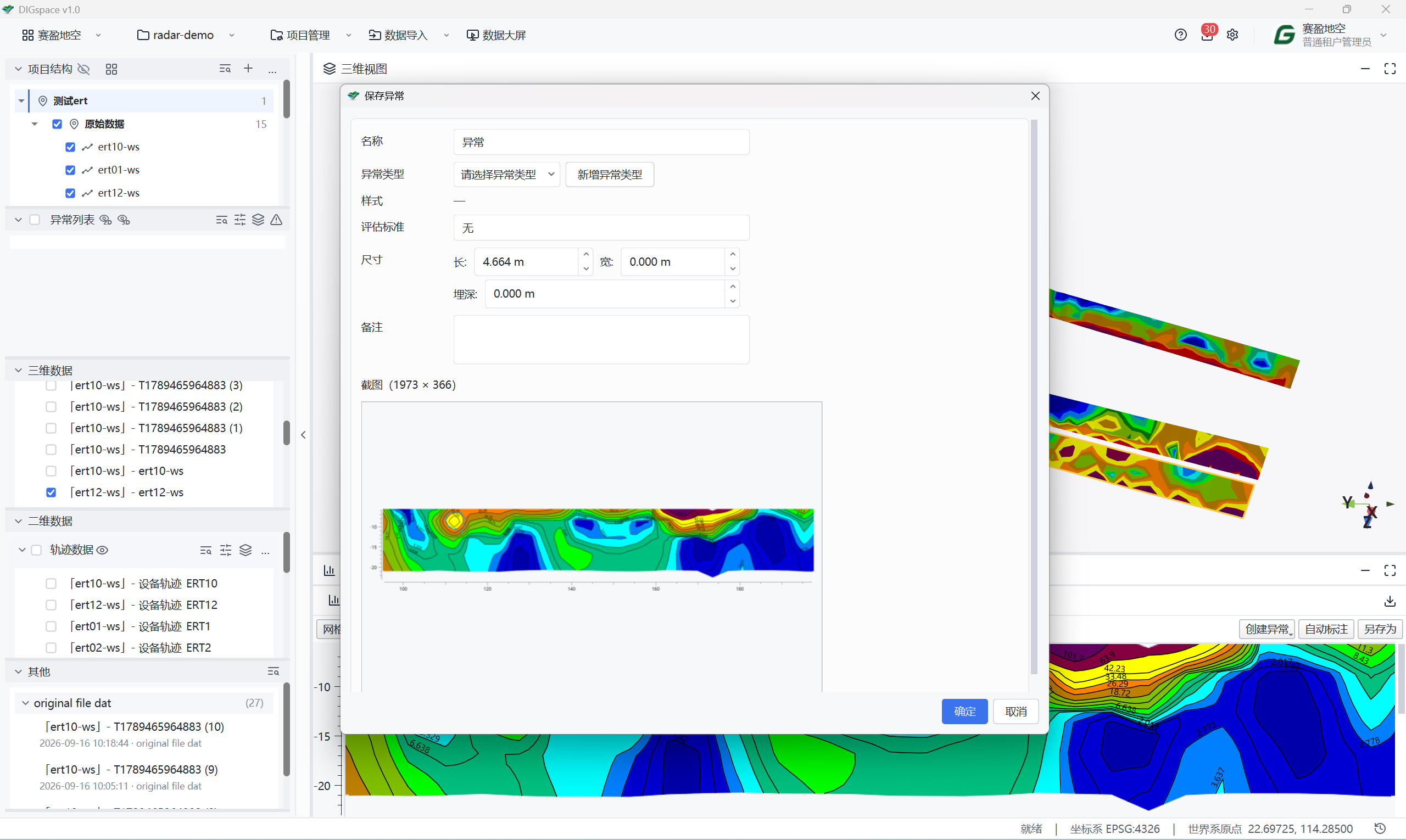

剖面异常圈画与属性面板 · 异常类型、物理属性（长 / 宽 / 埋深）与截图随异常统一归档
二维剖面回答“这一段有什么”，三维视图回答“空间里怎么分布”

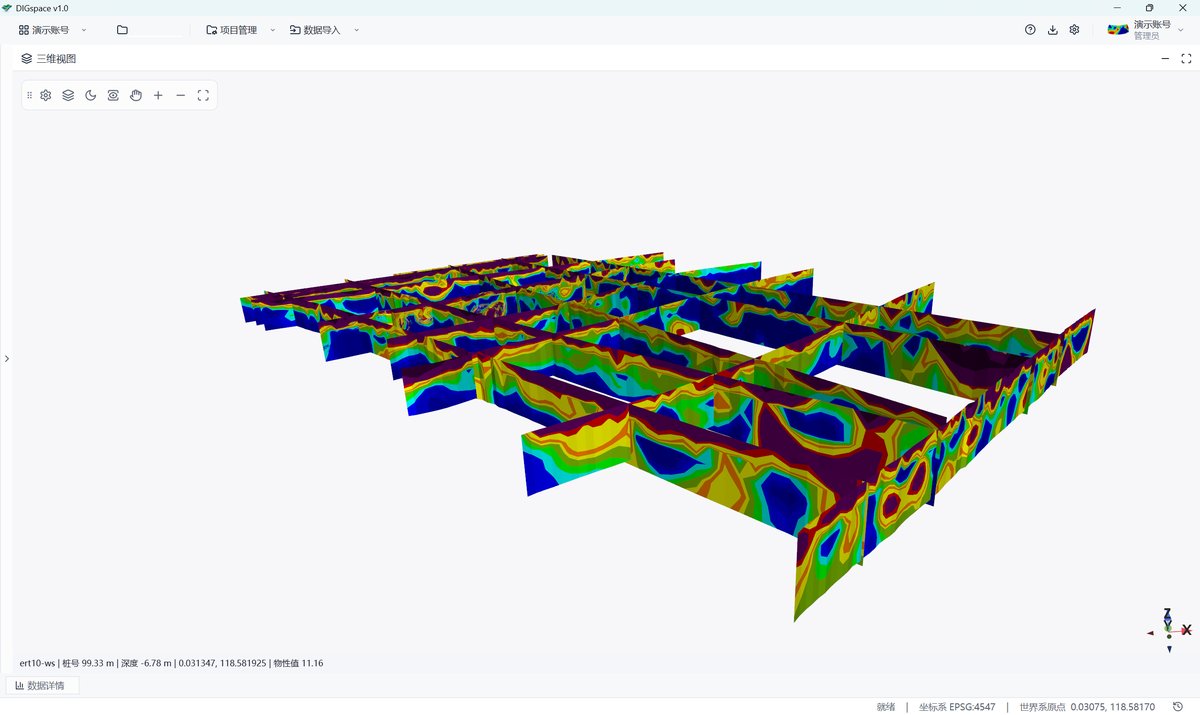

每条测线的反演结果沿真实位置竖直直立，像窗帘一样排列展示 ⭐ 最常用

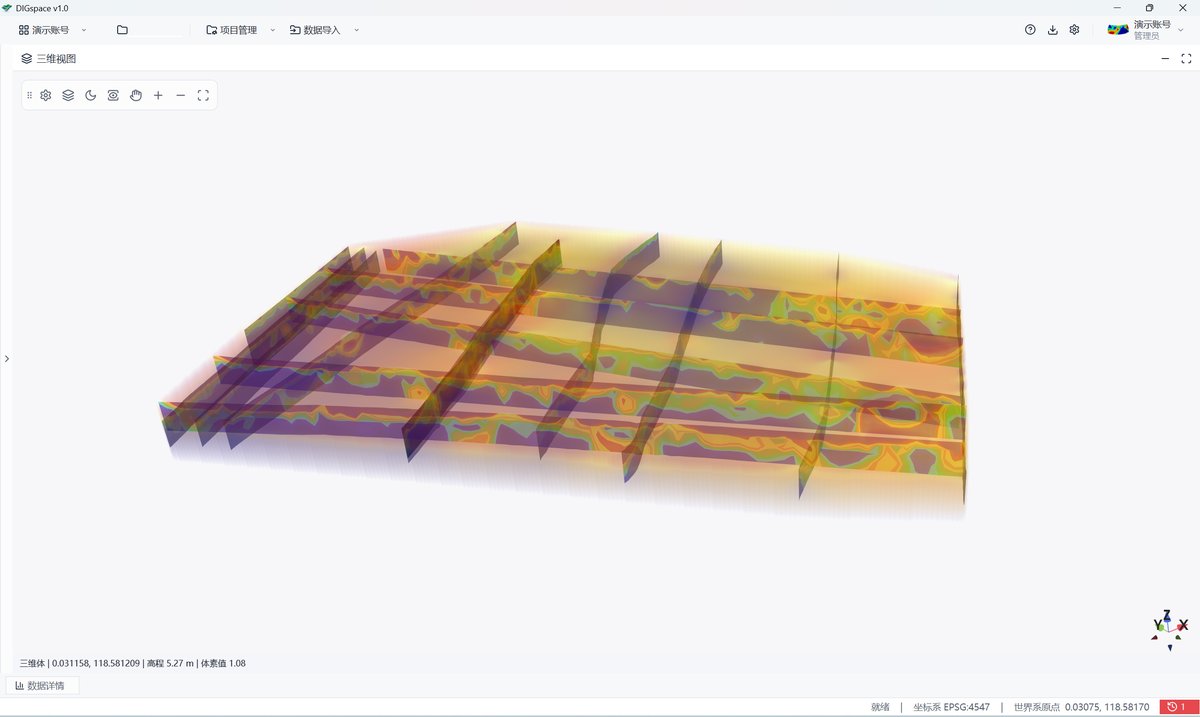

IDW / 克里金插值构建三维电阻率体，半透明显示内部结构 高级分析

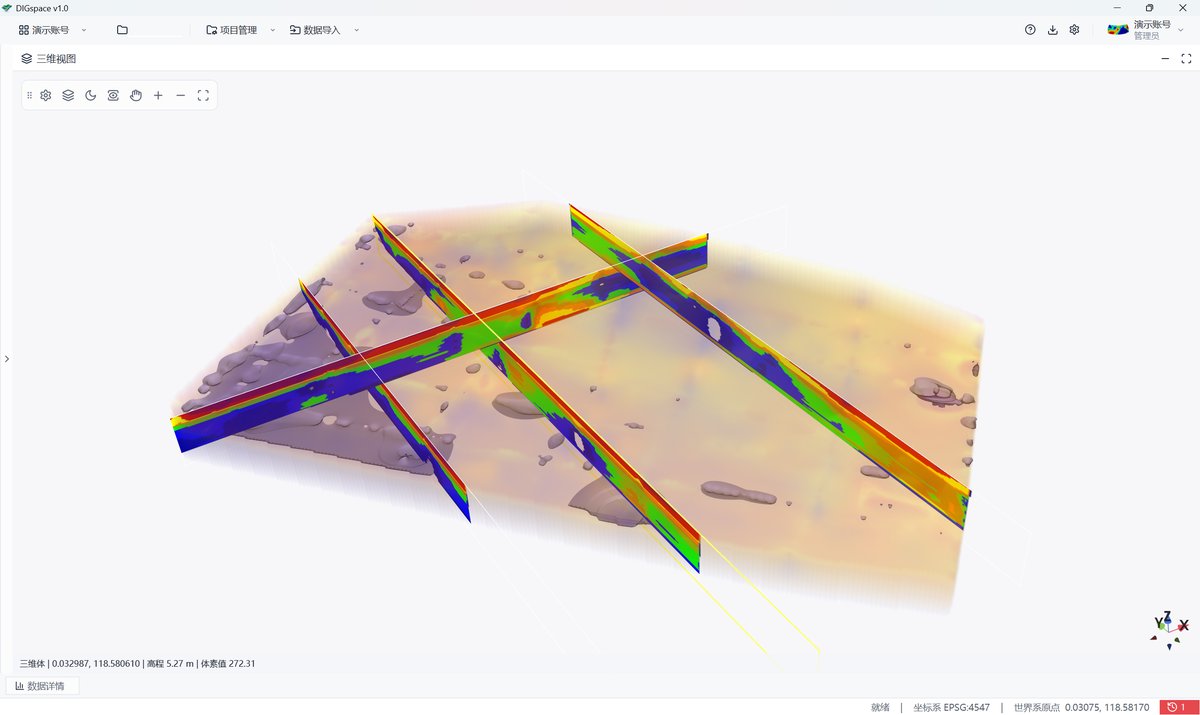

可拖拽的平面切片，任意角度观察电阻率体的内部结构 精细探查

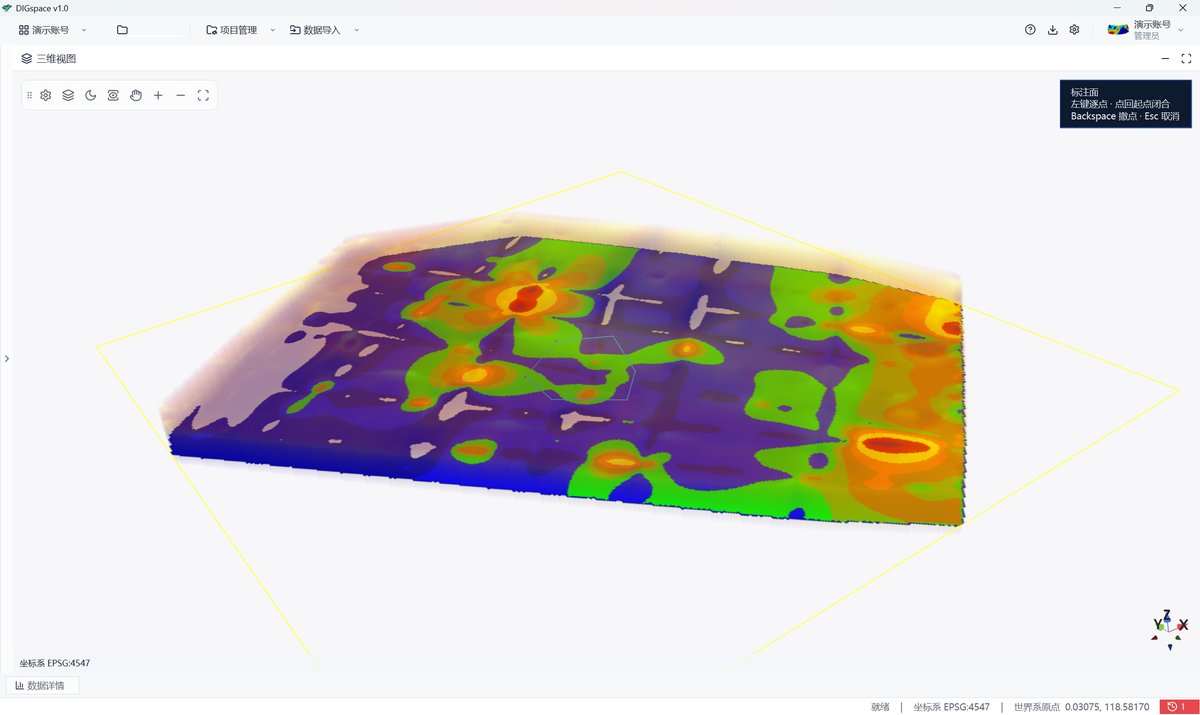

解译出的异常以三维标记显示，看空间分布与相互关系 成果展示

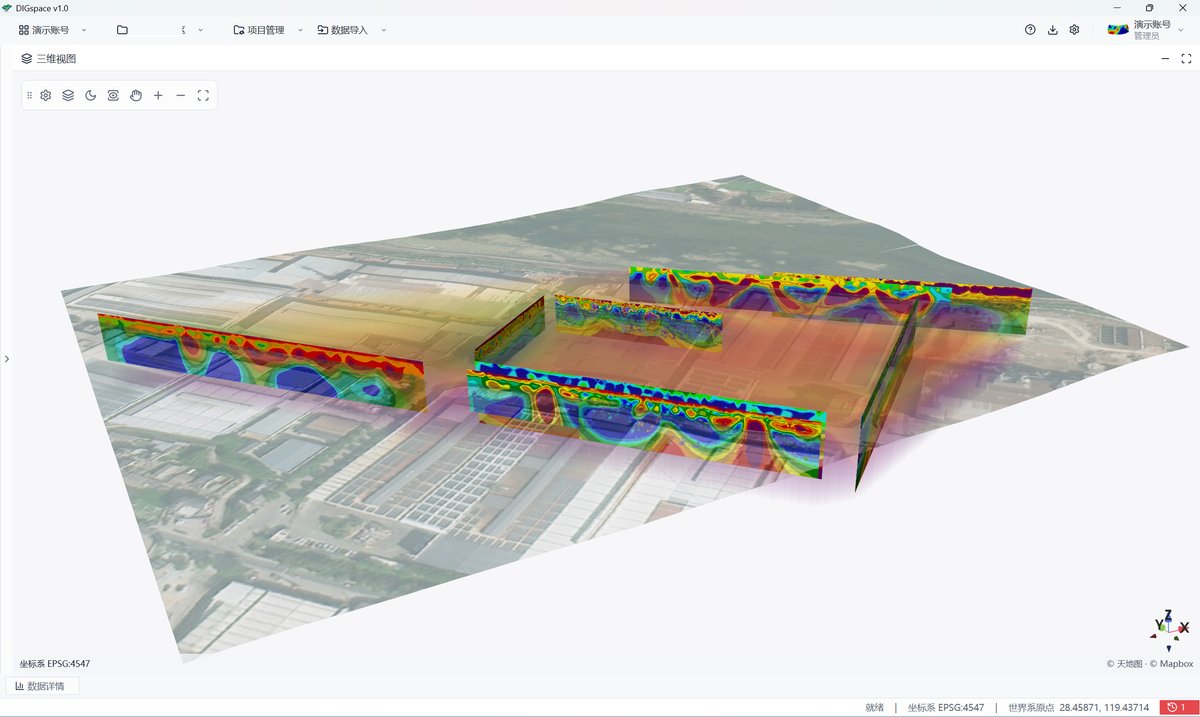

影像与数字高程模型底图，三维地形上叠加影像纹理与高程起伏 空间定位

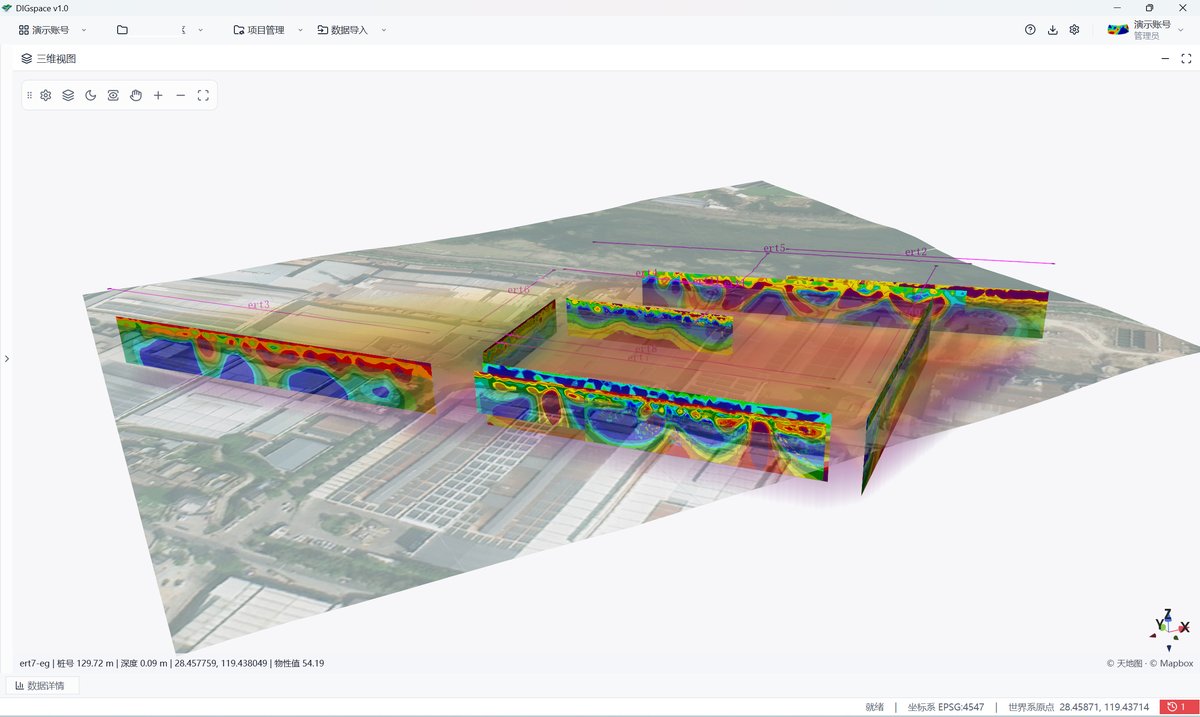

测线水平迹线 + 电极标记点，平铺在地面展示测线布局 质控辅助
ERT 数据集详情页的核心工作台：数据干净才反演、反演过程看得见、结果可靠可追溯——六个能力串成一条数据可信化流水线
反演结果的可靠性，三分靠算法，七分靠数据。工作台内置一整套“先洗干净再反演”的工具链。
| 能力 | 怎么用 | 解决了什么 |
|---|---|---|
| 数据过滤 | 按数值范围、条件表达式批量过滤测点 | 一键剔除明显超范围、负值、NaN 的“野点” |
| 数据清洗 | 多模式异常识别：IQR 四分位 / 标准差 / MAD / 自定义阈值 | 不依赖个人经验值，也能稳健识别离群点 |
| 手动删点（隐藏） | 点选或框选测点 Hide，持久化隐藏 | 现场经验判断，灵活处置个别“看着就不对”的点 |
| 电极 ABMN 快速筛点 | 点剖面顶部电极 自动反查全部 A / B / M / N 相关测点 一键隐藏 | 哪个电极接触不好，相关几十个测点整体隐掉，不用一个个挑 |
| 放大框选删点 | 滚轮放大 框选 Hide | 散点密集区也能精准定位，避免误删 |
不必在“散点图”和“等值线图”之间来回切换——一个画面同时呈现两种形态，调参即所见。
散点图（原始测点颜色映射）、等值线图（克里金插值的电阻率等值面）、叠加图（测点位置、数值、所在等值线同屏对照）。
切换显示模式即时重算渲染，无需提交任务、无需等待，“该不该插值、用什么方法插值”在同一画面完成判断。
电极菱形标记与数据方块分层绘制避免遮挡；色带后台独立缓存渲染，无论怎么缩放始终清晰。

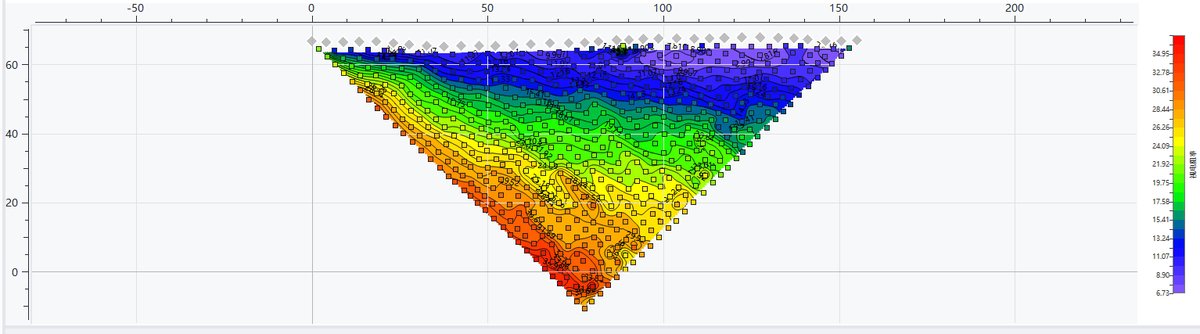

散点 + 等值线叠加图 · 二图合一，克里金等值面与原始测点同屏对照，切换即时重算
颜色不只是装饰，是数据语言。色阶编辑器把“配色方案”从黑盒变成可量化、可复用的工程资产。
线性等差分层，适合均匀数据；对数分层，适合跨多个数量级的电阻率数据；等积（Equal-area）按频次均分，每档颜色对应同等数量测点。
顶部直方图显示数据真实分布，拖动色标节点同步高亮当前数据范围；不透明度支持自定义 / 渐变 / Level Ends，拉伸方式可选无 / 双向 / 自定义。
当前配色可“保存为预设”，历史预设一键切换，支持导入 / 导出团队共享——多家单位、不同项目剖面拥有统一的颜色语言。

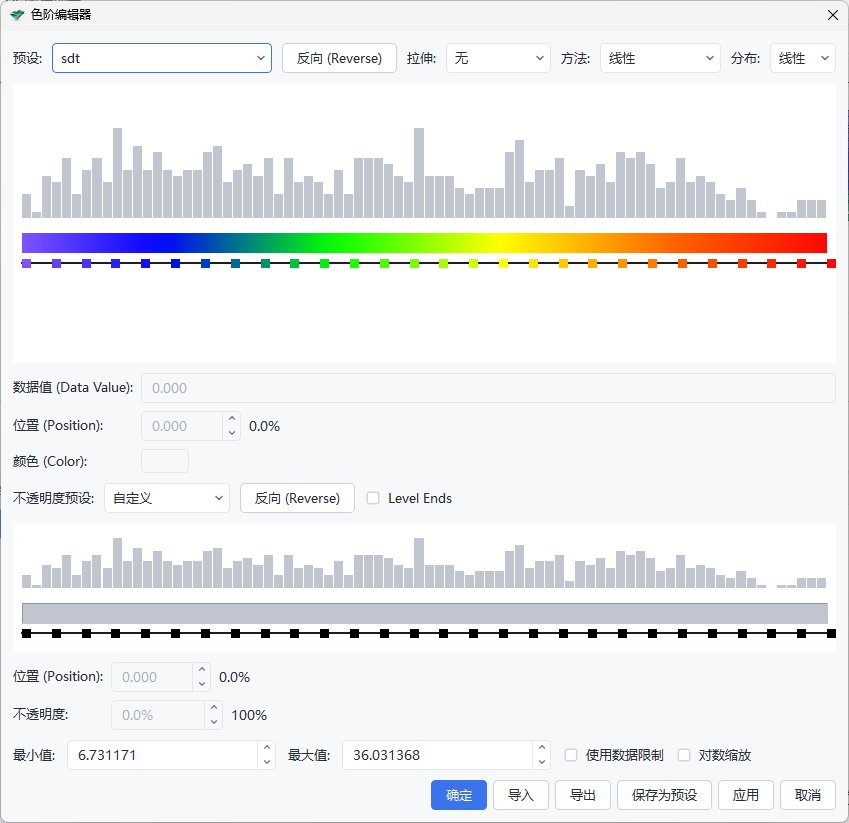

智能色阶编辑器 · 直方图实时联动，线性 / 对数 / 等积模式 + 预设管理
从“散点图”到“反演舞台”，只差一次点击。
工具条 "Data Inversion" 一键展开反演操作区，无需切换页面、无需另开软件。
模型深度、最大单元面积、电极间节点数、水平扩展范围；默认值按数据自动算好，新手也能直接用。
三维视图同步显示网格、电极位置与坐标轴，状态栏实时反馈就绪 / 生成中 / 成功 / 失败；反复开关操作区网格不丢失。

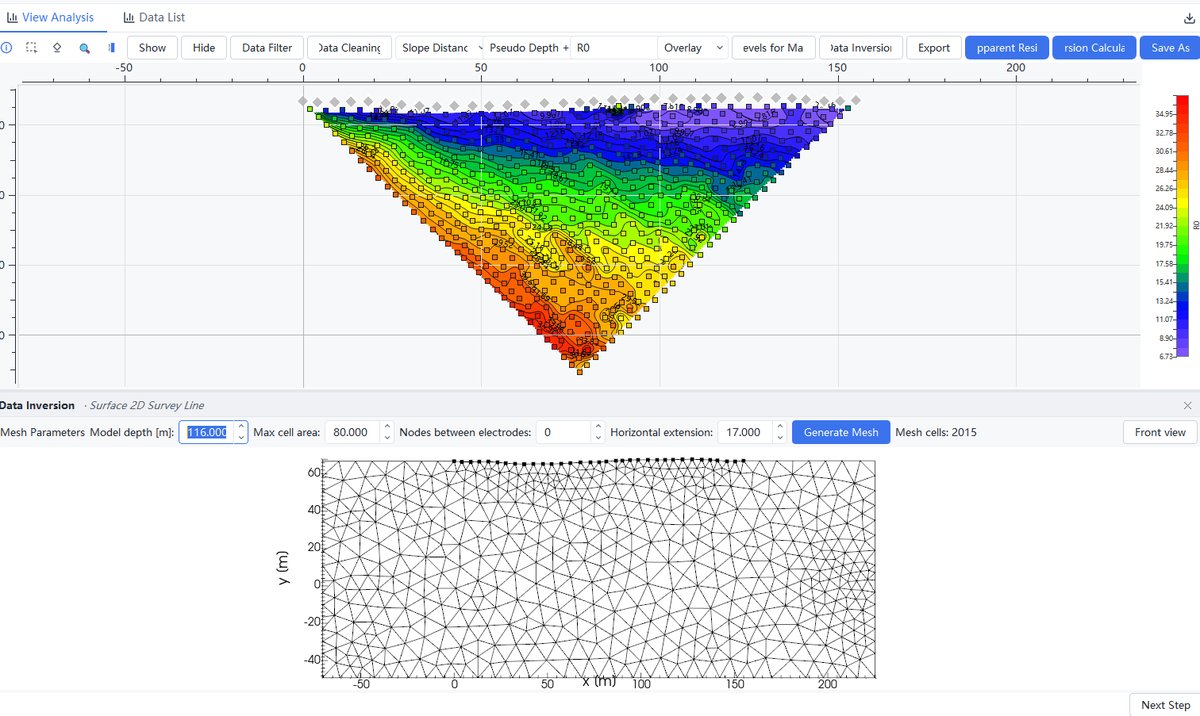

一键网格 · 4 项参数可调 + 三维实时预览 + 电极位置同屏，工程师不再“蒙眼反演”
反演不再是“黑盒”——每一次迭代的结果、误差、收敛趋势，全部摊开在用户面前。
正则化因子 Lambda、最大迭代次数、初始模型电阻率、稳健加权、块状模型约束、zWeight、最小 / 最大电阻率（含合法性校验）、水体参数等。
工具条实时显示「Iteration: 6 / Misfit rRMS: 29.04%」，预览区随每次迭代刷新，统一色阶量程保证可对比；默认跟随最新帧，手动选帧即停止跟随。
下拉回看任意第 N 次迭代结果对比收敛过程；色阶上下限手动调整只改显示不影响计算；Whiteout angle 白化角剔除浅层不可靠区域。

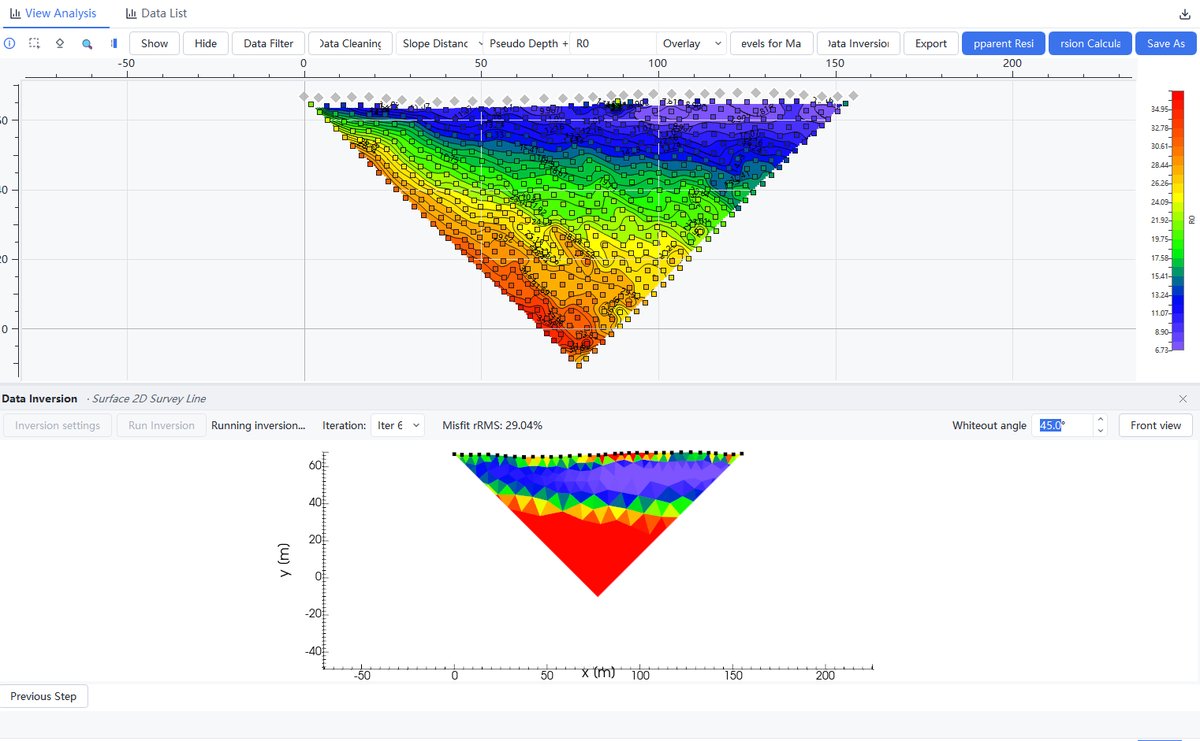

自动迭代反演 · 迭代次数与 rRMS 误差实时显示，从“点开始等结果”变成“看着收敛、随时介入”
反演不是终点，能解释反演才是终点。“哪些点拟合得不好”从隐藏信息变成可视、可操作对象。
上部相对误差拟断面图按 A / B / M / N 与原散点对齐，颜色越深拟合越差；下部相对误差直方图 + 可拖动阈值线；顶部统计有效测点数、平均误差、RMS、最大误差。
拖动阈值线，散点图中超阈值测点实时变灰并同步提示数量，灰点即待剔除候选，无需在两个窗口间来回对照。
不退出当前操作：选灰点 → Hide → 重新运行反演，误差统计立即刷新。“清洗—反演—验证—再清洗—再反演”闭环，做到误差合理为止。

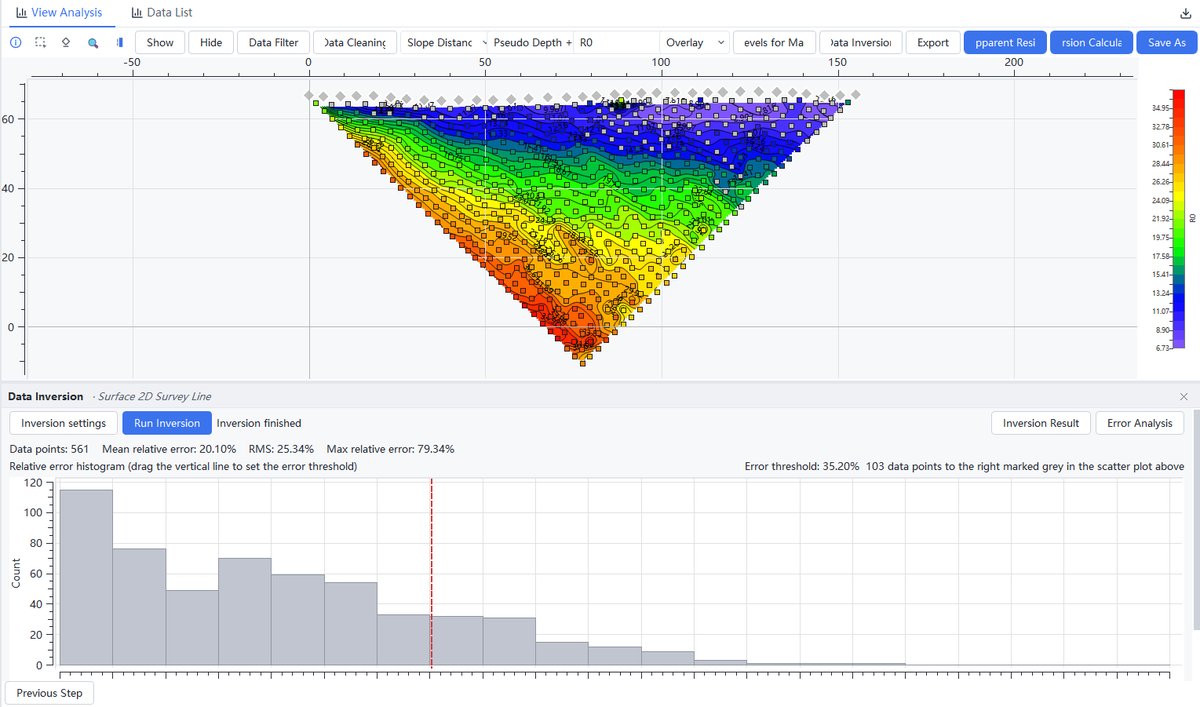

误差分析 + 联动剔除 · 误差拟断面 + 直方图阈值线 + 散点联动变灰，反演到“误差合理”为止
| 维度 | 传统桌面 ERT 软件 | DIGspace 视图分析工作台 |
|---|---|---|
| 数据清洗 | 多在 Excel / 脚本里手动处理 | 工具条内置：过滤 / 清洗 / 隐藏 / 框选 / 电极反查一体 |
| 散点 ↔ 等值线 | 两个窗口间切换 | 同屏二图合一，叠加模式对照，切换即时重算 |
| 色阶管理 | 软件自带，不可定制、不可复用 | 直方图实时联动 + 预设保存、一键应用、团队共享 |
| 网格生成 | 参数隐藏、需手动试算 | 4 项参数可调 + 三维实时预览 + 明确状态反馈 |
| 反演过程 | 黑盒，跑完才知道结果 | 自研在线引擎 + 本地精调双入口，逐迭代可视、可回看 |
| 误差分析 | 通常是独立工具，不可联动 | 阈值线联动散点图，一键剔除直接进入下一轮反演 |
除了视图分析工作台，DIGspace ERT 还有三项平台级差异化能力

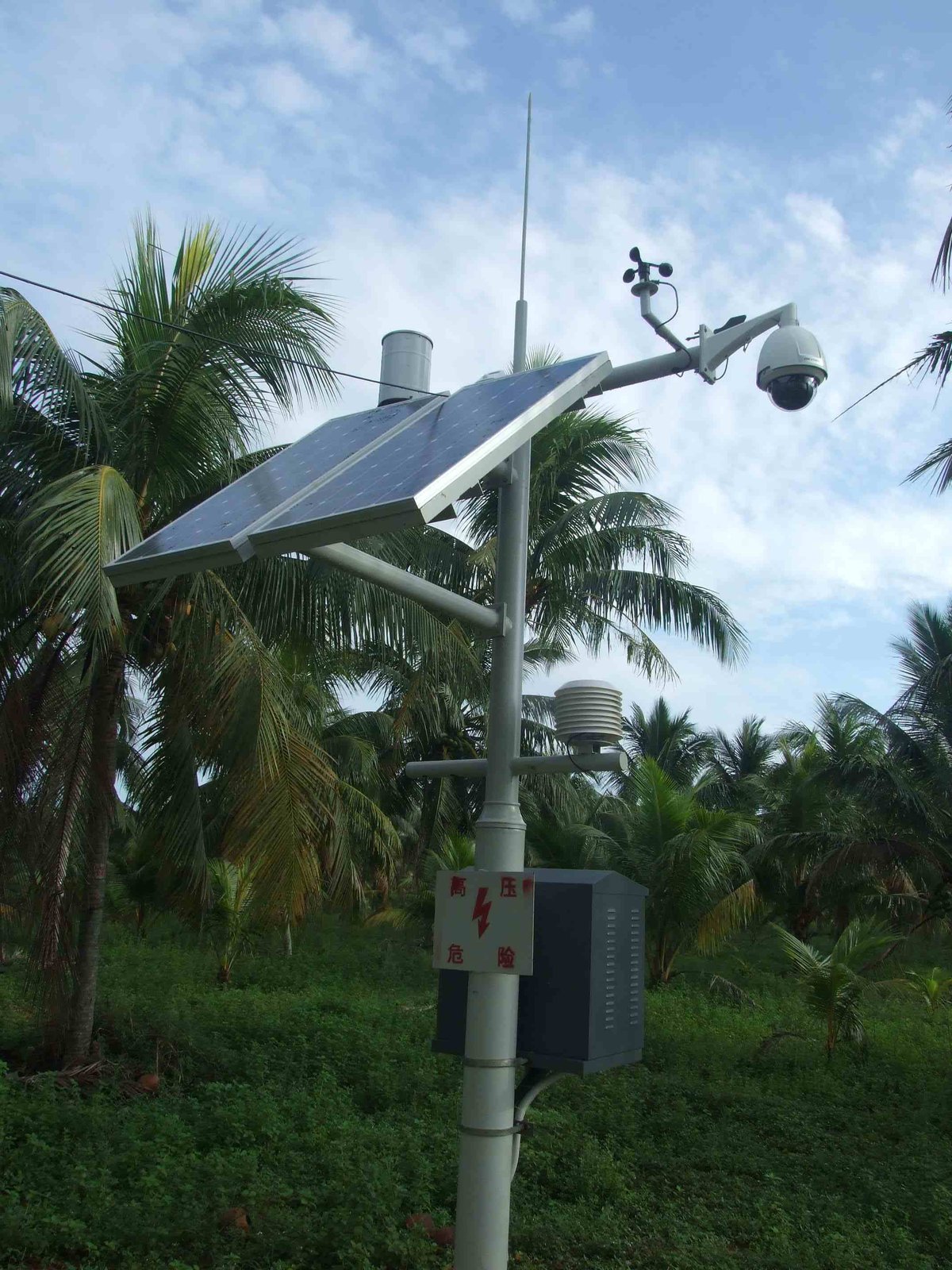

现场边缘端接入仪器后按计划自动采集测量数据，通过网络同步上传平台，无需人工取卡、拷贝；网络中断自动断点续传，数据到账即进入与人工导入完全相同的预览、质控与反演流程。配合云端自研反演引擎，可实现“采集—上传—反演—异常识别—告警”的监测全流程自动化，特别适合水库堤坝、大坝、边坡等长期无人值守场景。
Geomative GD 系列设备与 DIGspace 深度打通：扫描设备二维码自动识别，测量数据自动标准化转换，三步完成数据提交。上传过程中内置质量校验机制——坏点检测、重复数据识别、装置类型自动匹配、接地电阻状态归类——数据入库即可用，省去了传统工作流中格式转换和数据清洗的大量人工工作。

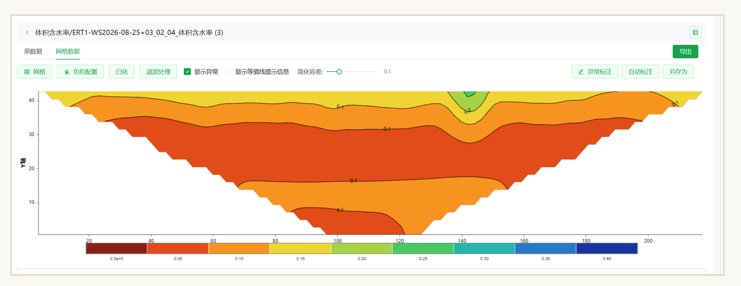

反演得到的电阻率模型不是终点。含水率自动计算、浸润线（饱和线）自动识别等业务分析算法以外挂插件形式运行在平台数据之上：结合岩土物性参数自动换算含水率剖面，划分饱和区与非饱和区分界并输出浸润线位置，支持人工复核调整，直接支撑渗透稳定评价与异常告警。插件成果与电阻率剖面、三维体在同一项目内统一管理，可直接进入报告与在线监测看板；平台也可持续挂载更多合作方的专属分析插件。
从数据接入到成果交付，每一步都在 DIGspace 平台内完成，无需切换软件
⚡ ERT 电法 + 📡 GPR 雷达 = 深浅互补、物性互证；单一方法有多解性，多方法联合才是 DIGspace 的核心优势。
大深度、对含水率敏感、可长期在线监测——ERT 在这些场景中不可替代，下文给出典型场景的痛点、方法配置、交付物与案例。
定期检测 + 长期在线监测 · 自动反演与阈值告警，含水率 / 浸润线自动解译 ERT 电法 渗流场 在线监测 监测类 · 长期
时变电阻率捕捉滑坡前兆 · 含水率变化与滑带识别 ERT 电法 GNSS位移 分级预警 监测类 · 长期
衬层渗漏精准定位，环保风险早发现早处置 ERT 电法 渗漏定位 环保合规 监测类 · 长期
岩溶、空洞、采空区探测 · 多方法联合勘察，效率与精度双提升 ERT 电法 GPR 雷达 钻孔数据 勘察类 · 项目制
电阻率反演 + 参数换算，刻画含水层与地下水流场 ERT 电法 物性转化 三维建模 勘察类 · 项目制
多方法联合，提前识别掌子面前方不良地质与富水构造 ERT 电法 GPR 雷达 联合解释 勘察类 · 随工期
