多维度的数据显示
为了帮助现场工程师随时了解观测数据的质量，GD系列主机提供了丰富的数据浏览工具，包括测点数据列表（含数据明细）、拟断面图、剖面图、发射接收信号波形图。
加载中…
实现自然电位（SP）、一维电阻率/激电测深、二维和三维高密度电阻率/激电成像测量；支持多通道独立同步采集，可进行地面、水上连续测量、水下静态测量及井中/跨孔高密度探测。
发射功率：Senior 7200W（1200V×6A），Advanced 2D/Supreme 2D/Supreme 2D+ 3200W（800V×4A）；电压测量范围 ≥±24V；电压精度 0.1%；电流精度 ≤0.1%；输入阻抗 ≥200MΩ；自电补偿 ±10V；A/D 转换 24 位；迭代次数 1~255；通道数 5/12 通道。
| GD-20 Senior | GD-20 Advanced 2D | GD-20 Supreme 2D | GD-20 Supreme 2D+ |
为了帮助现场工程师随时了解观测数据的质量，GD系列主机提供了丰富的数据浏览工具，包括测点数据列表（含数据明细）、拟断面图、剖面图、发射接收信号波形图。
支持多通道数据测量、极大的提高了测量效率，最大12通道同时进行，适应水上拖曳式连续测量，且支持多个装置同时测量。
2D滚动，有限电缆完成更长断面测试，测点无重复，提高现场工作效率。3D滚动，小区域组合成大区域，坐标自动转换增加，剖面更加完整。
多样的布线方式与连接方法，满足不同地形需求与客户需要，最大程度保证数据的真实、准确性。
支持等间距跳电极，小间距电缆可完成大电极间距测试。现场遇到岩石或沟壑，确实无法安置电极的情况，可将该位置抽头空置，不影响整个断面的测试。系统提供详细的接地电阻测试数据列表，可直观定位接地不良的电极。在采取接地改良措施后，可单独对改电极进行重测，也可对某一条电缆进行重测，避免反复全部重测。既可以节约野外电池，又可以提升测试效率。

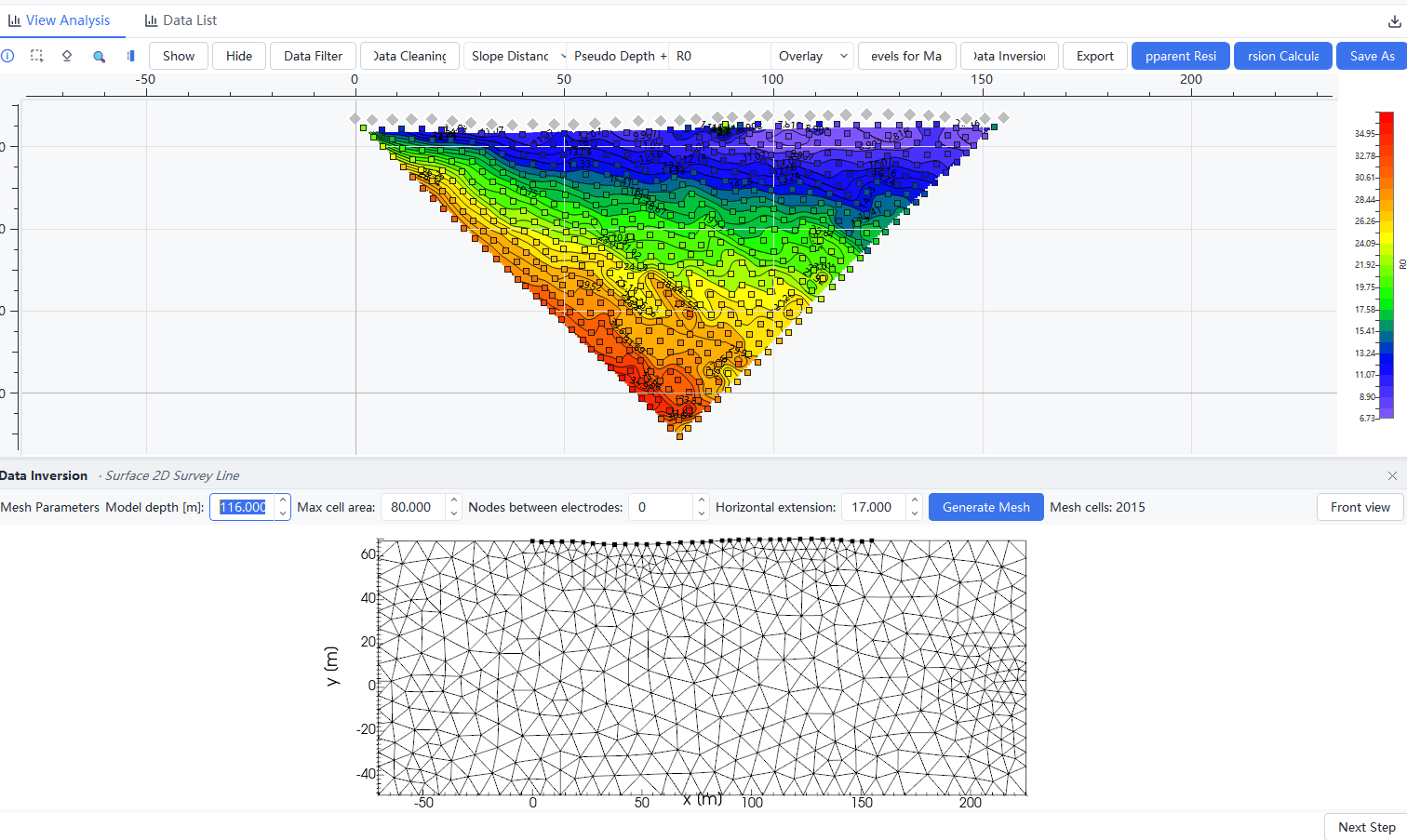

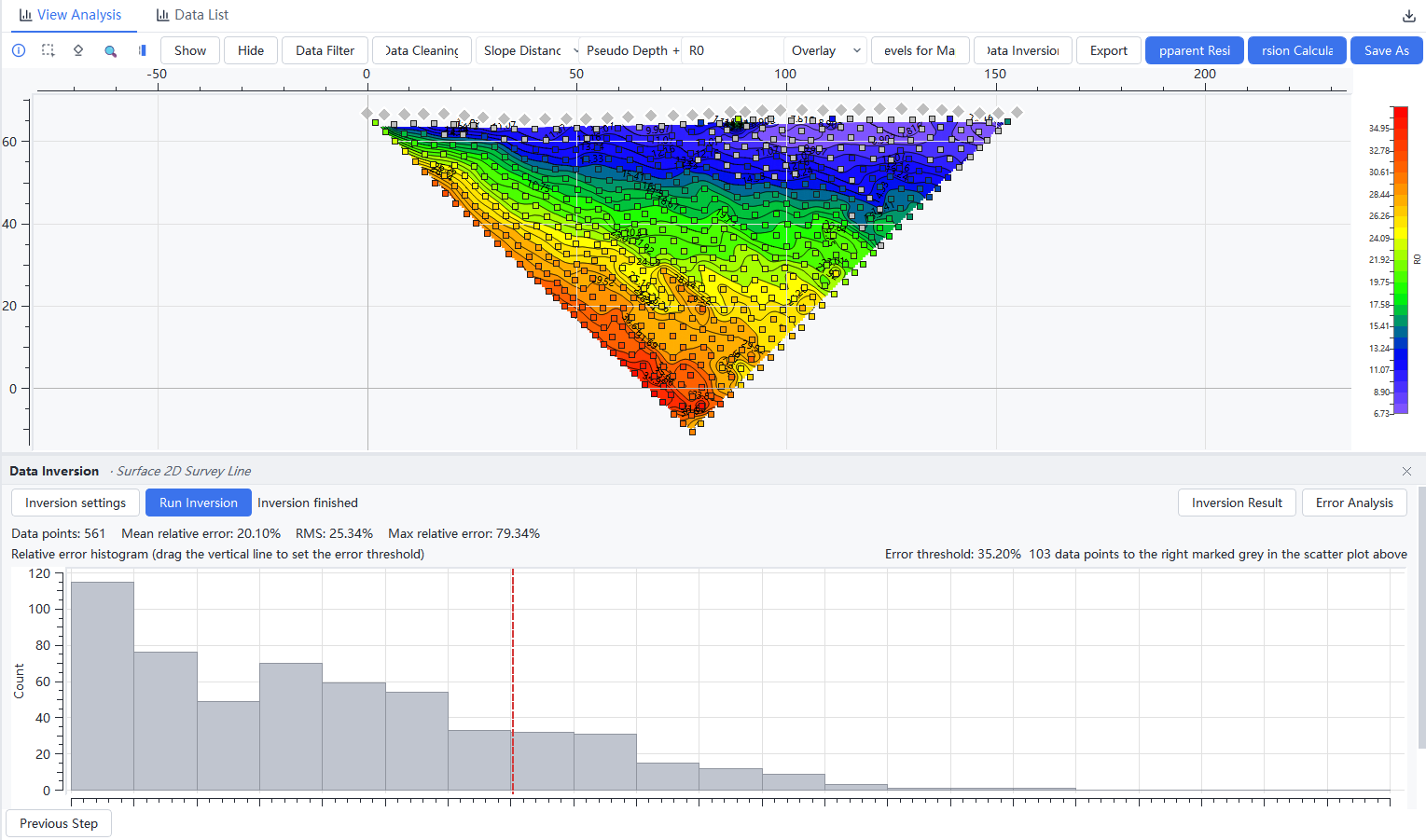

Geomative Studio基于测试可编程可定制的理念，设计了脚本方法，用户可提前规划测试区域、裁剪测点。系统支持基于标准装置剪裁的脚本，也支持用户完全自定义、由外部Exce文件导入的自定义脚本。为了减少前后测点之间的干扰，脚本支持三种测点测试顺序，即按层、按滚动面、以及错位随机。采集数据完成后，Geomative Studio 对主机数据进行管理，支持导出txt、excel、dat、urf等多种格式的文件，方便数据处理。 同时对导出的数据添加地形文件进行反演。
原始数据的处理能力: 波形查看、重新计算自动去除坏点 二维转一维 装置合并 在线反演
平台能力: 项目和数据管理 实时三维展示 在线反演
支持最高12 点同步测量，ERT 效率较单通道提升2–3 倍，大幅缩短野外工期，满足水上拖曳连续测量应用场景。
融合集中式可靠性与分布式布线优势，长剖面、复杂地形施工更便捷。
最大发射1500V/6A（9000W），高密度模式1000V/2.5A，穿透深、数据稳。
24bit AD、工频抑制≥120dB、电压精度 0.3%、自电 SP 补偿稳定，适配渗漏与精细勘探。
支持二维高密度、一维测深、三维成像、跨孔 / 井地 / 水上测量，一机多用。
主机仅 8.5kg，高亮户外屏，铝合金机身，野外耐用、搬运轻松。
定时采集、4G 上传、云端反演、无人值守，适配水库大坝、边坡、尾矿库监测。
基础款可平滑升级 2D/3D/IP/ 三维功能，按需配置、成本可控。
| 参数 | GD-20 Senior | GD-20 Advanced 2D | GD-20 Supreme 2D | GD-20 Supreme 2D+ |
|---|---|---|---|---|
| 最大发射功率 | 7200W(标配)/9000W(选配) | 3200W/9000W(选配) | 3200W/9000W(选配) | 3200W/9000W(选配) |
| 最大发射电压 | 1200V(标配)/1500V(选配) | 800V(标配)/1500V(选配) | 800V(标配)/1500V(选配) | 800V(标配)/1500V(选配) |
| 最大发射电流 | 6A | 4A | 4A | 4A |
| 激电周期 | 1s/2s/4s/8s/16s/32s/64s 可选 | 1s/2s/4s/8s/16s/32s/64s 可选 | 1s/2s/4s/8s/16s/32s/64s 可选 | 1s/2s/4s/8s/16s/32s/64s 可选 |
| 输出波型 | 方波 | 方波 | 方波 | 方波 |
| 电压测量范围 | ≥±24V | ≥±24V | ≥±24V | ≥±24V |
| 电压精度 | 0.1%±1μV | 0.1%±1μV | 0.1%±1μV | 0.1%±1μV |
| 自电补偿 | ±10V（自动） | ±10V（自动） | ±10V（自动） | ±10V（自动） |
| A/D 转化位数 | 24 bit | 24 bit | 24 bit | 24 bit |
| 迭代次数 | 1~255 | 1~255 | 1~255 | 1~255 |
| 存储 | ≥16GB（可选32GB） | ≥16GB（可选32GB） | ≥16GB（可选32GB） | ≥16GB（可选32GB） |
| 内置电池 | 16.8V 内置锂电池 | 16.8V 内置锂电池 | 16.8V 内置锂电池 | 16.8V 内置锂电池 |
| 充电电压 | 120~250V（50/60Hz） | 120~250V（50/60Hz） | 120~250V（50/60Hz） | 120~250V（50/60Hz） |
| 外接电源 | DC 24V~60V | DC 24V~60V | DC 24V~60V | DC 24V~60V |
| 工作温度 | -20℃~+60℃ | -20℃~+60℃ | -20℃~+60℃ | -20℃~+60℃ |
| 储存温度 | -20℃~+70℃ | -20℃~+70℃ | -20℃~+70℃ | -20℃~+70℃ |
| 尺寸 | 39×20×29cm | 39×20×29cm | 39×20×29cm | 39×20×29cm |
| 重量 | 8kg | 8kg | 8kg | 8kg |
| 显示屏 | 5.7 英寸彩色 LCD，640×480 | 5.7 英寸彩色 LCD，640×480 | 5.7 英寸彩色 LCD，640×480 | 5.7 英寸彩色 LCD，640×480 |
| 接口 | A/B/M/N/∞、ERI 测试口、USB、RS485、充电器、外接电源 | A/B/M/N/∞、ERI 测试口、USB、RS485、充电器、外接电源 | A/B/M/N/∞、ERI 测试口、USB、RS485、充电器、外接电源 | A/B/M/N/∞、ERI 测试口、USB、RS485、充电器、外接电源 |
| 通道数 | 12 | 5/12 （可选5通道或12通道） | 5/12 （可选5通道或12通道） | 5/12 （可选5通道或12通道） |
| 自然电位SP | √ | √ | √ | √ |
| 一维电阻率 | √ | √ | √ | √ |
| 一维激电 | √ | √ | √ | √ |
| 二维电阻率 | — | √ | √ | √ |
| 二维激电 | — | — | — | √ |
| 三维电阻率 | — | — | √ | √ |
| 三维激电 | — | — | — | √ |
