多维度成果显示
为了帮助现场工程师随时了解观测数据的质量，GD系列主机提供了丰富的数据浏览工具，包括测点数据列表（含数据明细）、拟断面图、剖面图、发射接收信号波形图。
加载中…
实现自然电位（SP）、一维电阻率/激电测深、二维和三维高密度电阻率/激电成像测量，支持多种电极排列装置（温纳、施伦贝谢、偶极-偶极、极点-极点等）。
最大发射功率 9000W（1500V×6A），发射电压范围 ±1500V，发射电流 ±6A，接收电压范围 ±24V，电压精度 0.1%±1μV，自电补偿 ±10V，A/D 转换 24 位，激电周期 0.564s 可选，迭代次数 1255 次。
| GD-10 Junior | GD-10 Senior | GD-10 Advance 2D | GD-10 Supreme 2D | GD-10 Supreme+ 2D+ | GD-10 Supreme 3D | GD-10 Supreme+ 3D+ |
为了帮助现场工程师随时了解观测数据的质量，GD系列主机提供了丰富的数据浏览工具，包括测点数据列表（含数据明细）、拟断面图、剖面图、发射接收信号波形图。
2D滚动，有限电缆完成更长断面测试，测点无重复，提高现场工作效率。3D滚动，小区域组合成大区域，坐标自动转换增加，剖面更加完整。

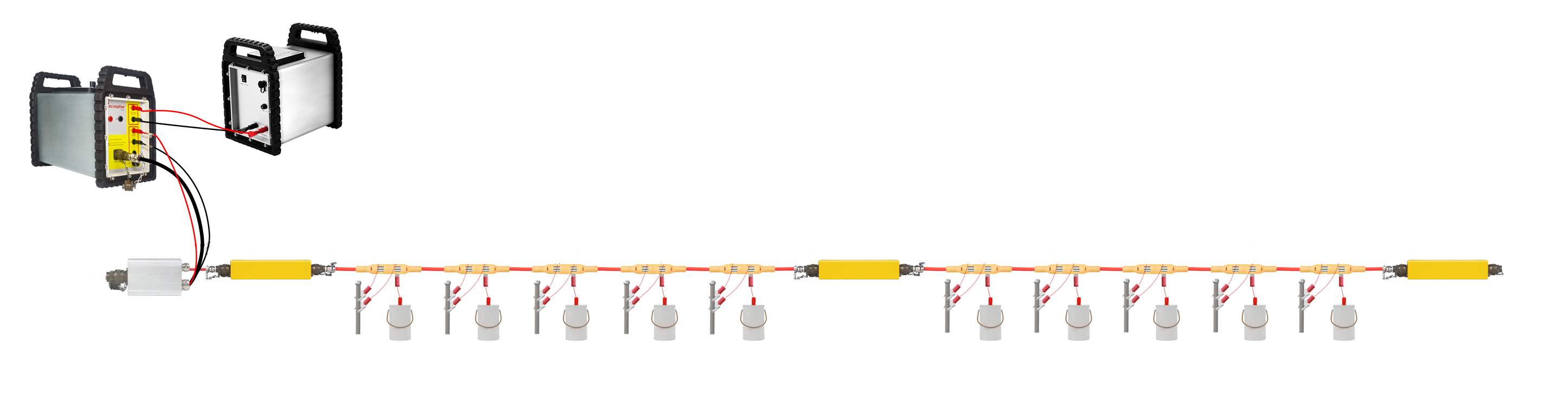

多样的布线方式与连接方法，满足不同地形需求与客户需要，最大程度保证数据的真实、准确性。
支持等间距跳电极，小间距电缆可完成大电极间距测试。现场遇到岩石或沟壑，确实无法安置电极的情况，可将该位置抽头空置，不影响整个断面的测试。系统提供详细的接地电阻测试数据列表，可直观定位接地不良的电极。在采取接地改良措施后，可单独对改电极进行重测，也可对某一条电缆进行重测，避免反复全部重测。既可以节约野外电池，又可以提升测试效率。
Geomative Studio基于测试可编程可定制的理念，设计了脚本方法，用户可提前规划测试区域、裁剪测点。系统支持基于标准装置剪裁的脚本，也支持用户完全自定义、由外部Exce文件导入的自定义脚本。为了减少前后测点之间的干扰，脚本支持三种测点测试顺序，即按层、按滚动面、以及错位随机。采集数据完成后，Geomative Studio 对主机数据进行管理，支持导出txt、excel、dat、urf等多种格式的文件，方便数据处理。 同时对导出的数据添加地形文件进行反演。
原始数据的处理能力: 波形查看、重新计算自动去除坏点 二维转一维 装置合并 在线反演
平台能力: 项目和数据管理 实时三维展示 在线反演
自主创新 “分布式” 模式：兼顾分布式布线效率与集中式信号稳定性，野外转点快、长剖面无压力。
配置电阻率（RES）、 自电（SP）、激电（IP）；1D 电测深、2D/3D 高密度成像、4D 时序监测全覆盖；地面、井地、井间、水下 / 巷道均可作业。
可外接电源至1500V/6A（9000W），深部勘探能力强。
自电 SP 补偿10V，工频噪声抑制优于 120dB，微弱信号清晰，高阻 / 深部数据更可靠。
多维数据实时显示（剖面 / 断面 / 波形），现场即可质控，不合格测点即时重测。
主机便携、电缆轻量化，山地 / 复杂地形施工无压力。
| 参数 | GD-10 Junior | GD-10 Senior | GD-10 Advance 2D | GD-10 Supreme 2D | GD-10 Supreme+ 2D+ | GD-10 Supreme 3D | GD-10 Supreme+ 3D+ |
|---|---|---|---|---|---|---|---|
| 最大发射功率 | 7200W | 7200W(标配)/9000W(选配) | 7200W(标配)/9000W(选配) | 7200W(标配)/9000W(选配) | 7200W(标配)/9000W(选配) | 7200W(标配)/9000W(选配) | 7200W(标配)/9000W(选配) |
| 最大发射电压 | ±600V | 1200V(标配)/1500V(选配) | 1200V(标配)/1500V(选配) | 1200V(标配)/1500V(选配) | 1200V(标配)/1500V(选配) | 1200V(标配)/1500V(选配) | 1200V(标配)/1500V(选配) |
| 最大发射电流 | ±4A | ±6A | ±6A | ±6A | ±6A | ±6A | ±6A |
| 激电周期 | 0.5/1/2/4/8/16/32/64s 可选 | 0.5/1/2/4/8/16/32/64s 可选 | 0.5/1/2/4/8/16/32/64s 可选 | 0.5/1/2/4/8/16/32/64s 可选 | 0.5/1/2/4/8/16/32/64s 可选 | 0.5/1/2/4/8/16/32/64s 可选 | 0.5/1/2/4/8/16/32/64s 可选 |
| 输出波型 | 方波 | 方波 | 方波 | 方波 | 方波 | 方波 | 方波 |
| 电压测量范围 | ±24V | ±24V | ±24V | ±24V | ±24V | ±24V | ±24V |
| 电压精度 | 0.3%±1μV | 0.3%±1μV | 0.3%±1μV | 0.3%±1μV | 0.3%±1μV | 0.3%±1μV | 0.3%±1μV |
| 自电补偿 | ±10V (auto) | ±10V (auto) | ±10V (auto) | ±10V (auto) | ±10V (auto) | ±10V (auto) | ±10V (auto) |
| A/D 转化位数 | 24 位 | 24 位 | 24 位 | 24 位 | 24 位 | 24 位 | 24 位 |
| 迭代次数 | 1-255 次 | 1-255 次 | 1-255 次 | 1-255 次 | 1-255 次 | 1-255 次 | 1-255 次 |
| 存储 | ≥8GB | ≥8GB | ≥8GB | ≥8GB | ≥8GB | ≥8GB | ≥8GB |
| 内置电池 | 16.8V锂电池 | 16.8V锂电池 | 16.8V锂电池 | 16.8V锂电池 | 16.8V锂电池 | 16.8V锂电池 | 16.8V锂电池 |
| 充电电压 | 100~250V (50Hz or 60Hz) | 100~250V (50Hz or 60Hz) | 100~250V (50Hz or 60Hz) | 100~250V (50Hz or 60Hz) | 100~250V (50Hz or 60Hz) | 100~250V (50Hz or 60Hz) | 100~250V (50Hz or 60Hz) |
| 外接电源 | DC 24V~60V | DC 30V~60V | DC 30V~60V | DC 30V~60V | DC 30V~60V | DC 30V~60V | DC 30V~60V |
| 工作温度 | -10℃~+50℃ | -10℃~+50℃ | -10℃~+50℃ | -10℃~+50℃ | -10℃~+50℃ | -10℃~+50℃ | -10℃~+50℃ |
| 储存温度 | -20°C~+60°C | -20°C~+60°C | -20°C~+60°C | -20°C~+60°C | -20°C~+60°C | -20°C~+60°C | -20°C~+60°C |
| 尺寸 | 39cm*20cm*29cm | 39cm*20cm*29cm | 39cm*20cm*29cm | 39cm*20cm*29cm | 39cm*20cm*29cm | 39cm*20cm*29cm | 39cm*20cm*29cm |
| 重量 | 7.5KG | 8KG | 8KG | 8KG | 8KG | 8KG | 8KG |
| 显示屏 | 5.7英寸全彩色液晶屏，640*480 | 5.7英寸全彩色液晶屏，640*480 | 5.7英寸全彩色液晶屏，640*480 | 5.7英寸全彩色液晶屏，640*480 | 5.7英寸全彩色液晶屏，640*480 | 5.7英寸全彩色液晶屏，640*480 | 5.7英寸全彩色液晶屏，640*480 |
| 接口 | A/B/M/N/∞,多电极电缆插座1/2,充电器,外接电源,USB,RS485 | A/B/M/N/∞,多电极电缆插座1/2,充电器,外接电源,USB,RS485 | A/B/M/N/∞,ERI测试控制台,充电器,外接电源,USB,RS485 | A/B/M/N/∞,ERI测试控制台,充电器,外接电源,USB,RS485 | A/B/M/N/∞,ERI测试控制台,充电器,外接电源,USB,RS485 | A/B/M/N/∞,ERI测试控制台,充电器,外接电源,USB,RS485 | 5.7英寸全彩色液晶屏，640*480 |
| 自电（SP） | √ | √ | √ | √ | √ | √ | √ |
| 一维电阻率 | √ | √ | √ | √ | √ | √ | √ |
| 一维激电 | — | √ | √ | √ | √ | √ | √ |
| 二维电阻率 | — | — | √ | √ | √ | √ | √ |
| 二维激电 | — | — | — | — | √ | — | √ |
| 三维电阻率 | — | — | — | — | — | √ | √ |
| 三维激电 | — | — | — | — | — | — | √ |
