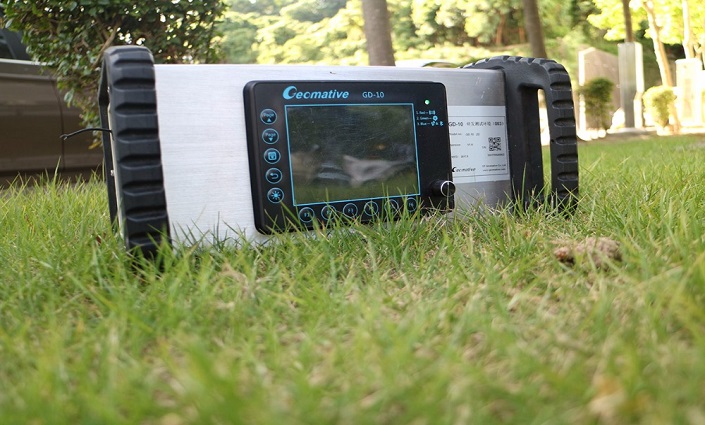

GD-10采用了模块化设计以及完全可升级的设计理念，硬件维护、替换成本低。支持2D、3D、4D电阻率、激电和自电成像，支持地面、井地、井间成像、支持滚动式观测。GD系列主机随时了解观测数据的质量，提供了丰富的数据浏览工具，包括电阻率值列表、拟断面图、剖面图以及发射接收信号波形，所有浏览工具均可定位到某一测点，查看该测点的信号波形，从而评估该点的信号质量及结果的可信性，如有需要，甚至可以重测该点。系统具备在线监测功能，它以直流电法产品为核心，基于GeoCloud云平台，融合工业控制、网络通讯、多种传感器，对地下环境提供在线实时监测。升级配置时，用户只需购买合适的授权和组件，通过Geomative Studio即可在线完成，前期硬件资源得到充分利用，实现两大亮点：可满足各类场景，应用以及预算需求。
自动迭代，提高数据质量
BP145电源特色
多维度的数据显示，所有问题，现场发现，即时定位
城市工程勘查
地质勘察
地下水及矿产资源勘探

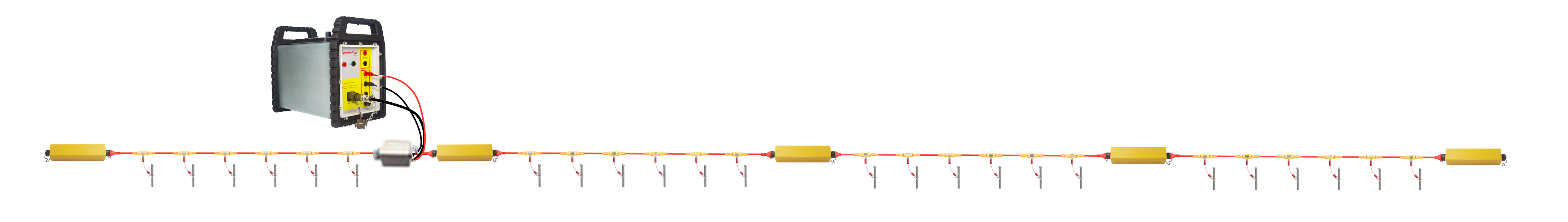

二维高密度电阻率或激电扫面
使用 GD-10 的高密度系统，可进行电阻率或激电二维断面扫描。通过 GeomativeStudio 的脚本管理可提前在 PC 上对测试过程进行定制编程。最高可使用 7200W, 1200V*6A (标配)/9000W, 1500V*6A (选配)的发射功率。采用直列布线可完成二维断面，GD-10 既有集中式布线系统，也有集中分布式布线系统，满足各种复杂的野外测试环境。
脚本定义支持的装置（点击装置名称，了解装置的定义）
α 排列/温纳装置 | 温纳-施伦贝谢排列 |
β 排列/偶极装置 | 三极 MNB |
γ 排列/微分装置 | 跨孔装置 |
三极 AMN | 双边三极装置 |
两极 AM | 缘梯度 |
偶极-偶极装置 | 井地装置 |
施伦贝谢装置 | 三极 AMN |

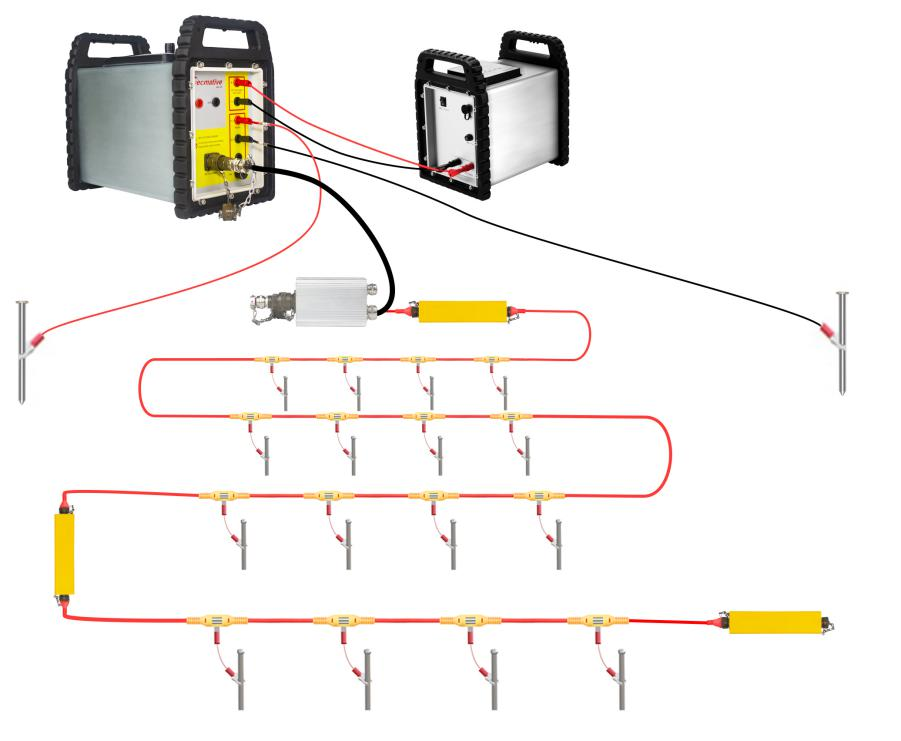

大功率激电中梯扫面
Geomative 在行业内首次运用高密度组件，进行大功率激电中梯装置的扫面测试。和高密度方法类似，用户可一次布置一组 AB 电极和多组不极化电极。AB 发射电极接入 GD-10 的 AB 接线柱。不极化电极则与高密度电缆的抽头连接。测试过程中，仪器连续发射，并自动依次选择 MN 电极进行测试。在电缆和电极数量足够的情况下，可一次发射扫描整个水平断面，效率提升十分明显。
如使用外部发射机进行发射，只需要将 GD-10 的 AB 接线柱串接到发射回路上。GD-10 会自动监测发射电流，触发并同步采集 MN 通道。
接收 | |
自电补偿: | ±10V |
迭代次数 | 1~255 次 |
电压精度 | 0.3%±1uV |
电压测量范围 | ±24V |
工频干扰: | ≥120dB |
A/D 转换位数 | 24 位 |
发射 | |
脉冲宽度 | 1s、2s、4s、8s、16s、32s、64s |
脉冲类型 | 方波 |
输入阻抗 | ≥200MΩ |
电流精度: | 0.3%±1uA |
最大发射电流 | 6A |
最大发射功率 | 7200W（标配）/9000W（选配） |
最大发射电压 | 1200V（标配）/1500V（选配） |
保护 | 密封、过流、过压、短路、高温、漏电、雷击 |
其他 | |
工作温度 | -10℃~50℃ |
工作湿度 | ≤95% |
显示屏 | 5.7 寸全彩液晶屏，640*480 |
重量 | 8KG |
尺寸 | 39cm*20cm*29cm |
存储温度 | -20℃~+60℃ |
内置电池 | 16.8V 锂电池 |
外接电源 | DC24~60V |
存储容量 | 8GB |
充电电压 | 120~250VAC（50HZ/60HZ） |
某城区城中村地下污染调查，我司负责对抽样点处的管线分布情况探查，由于该地处理旧城改造期，地下管线分布错综复杂，在钻探活动开展之前利用物探方法（地质雷达）探明地下管线既能将经济和安全损失降到最低也保障了居民生活的正常进行
通过使用GD-10高密度电法仪，对近有600多年建立历史的北京五塔寺的地基情况进行调查，主要采用二维高密度电阻率剖面测试方法
为了能更加全面的了解某冶炼厂1#尾矿库及其外围地质构造、裂隙等分布情况，同时探测周围渗漏情况，为厂区下一步环保综合治理工程提供依据，拟开展本次工程物探勘查工作。
