某矿区堆场地表裂隙调查

返回列表

受委托，对某矿区堆场进行调查，以地球物理探勘高密度电阻率法(ERT)为主要探测方式进行探测，探明场内地表涌水点下方裂隙及破碎带发育等不良地质发育情况，分析涌水原因，发现隐伏导水带通道，并以物探成果具体影像描绘地下地层现况，从而准确查清裂隙或破碎带位置及空间展布情况。

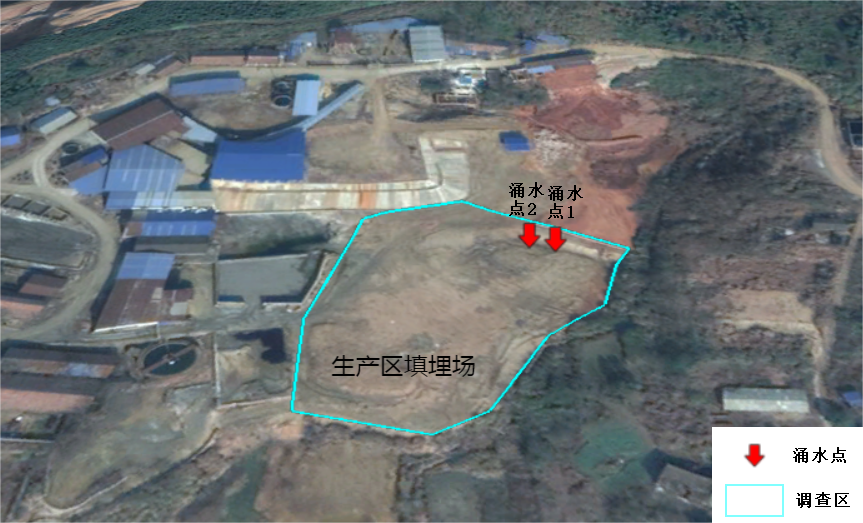

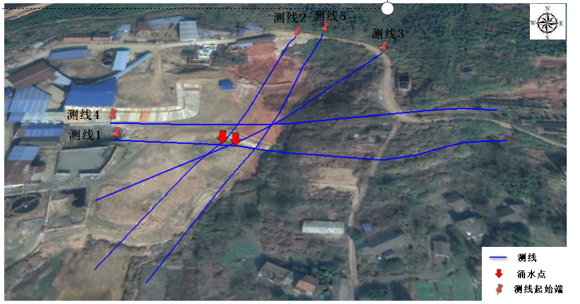

根据现场踏勘确定，以地表涌水点作为中心点，布设发散式测线，可以探明涌水点周边的地下结构信息。具体测线布置如下图，共布设测线5条，每条测线均超过200米。

图3 测线布置和现场工作图

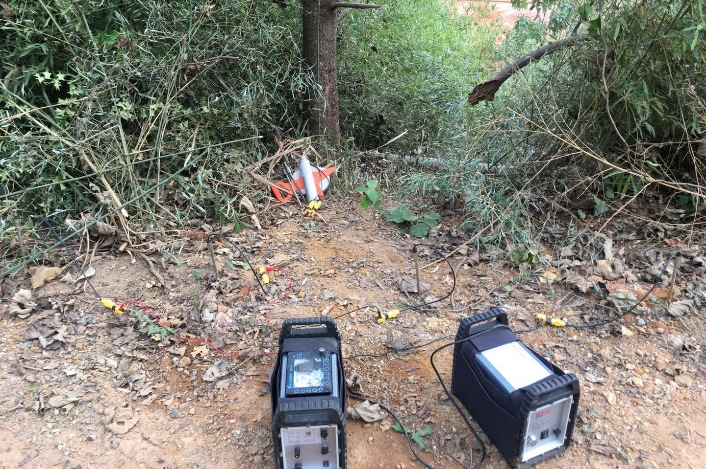

本次调查采用GD-20高密度电阻率系统进行高密度电阻率测量，测点信息采用RTK进行收集。

GD-20高密度电阻率系统是我司自主研发的一款带最新的数字和模拟电路技术开发的、全球领先的多功能直流电法仪器，支持常规的电测深，同时也可采用二维和三维装置进行断面测试，可用于自电、视电阻率和激电测试。

图2 GD-20高密度电阻率系统图

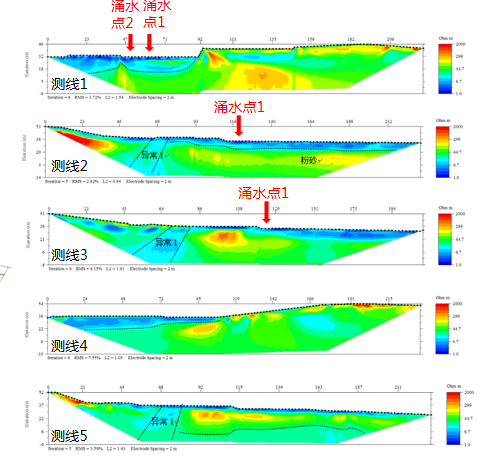

高密度电阻率法具有分辨率高、准确性高及探测深度深的优势，适用于探测各式不良地质体、土壤及地下水污染问题与水文地质分布，处理后的电性地层图可完整呈现地下环境特征。

图4 高密度电阻率法成果图

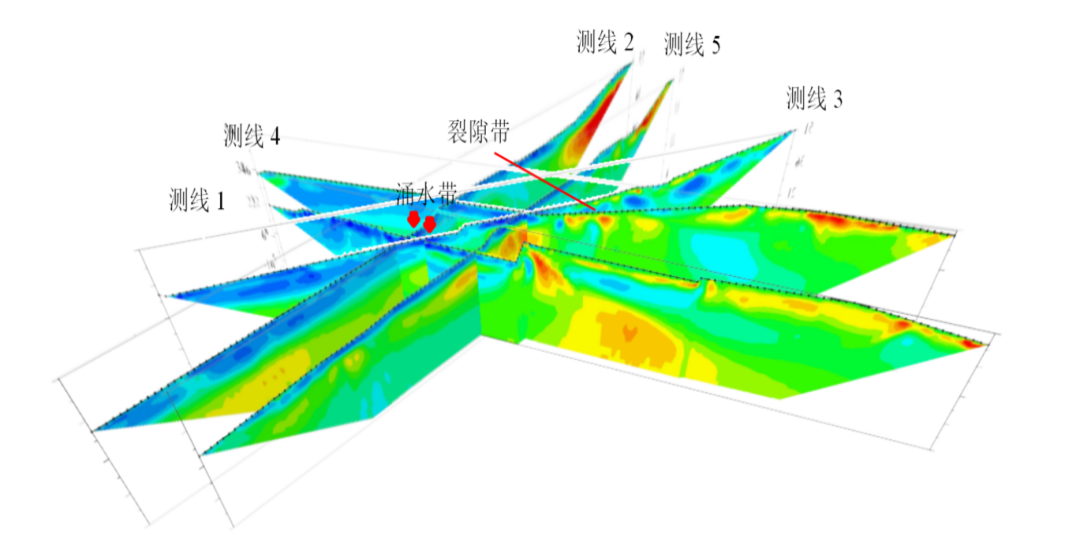

为了更直观的看到测区裂隙的发育状态，將测区高密度电阻率法测线的电阻率结果组成切片图，以获得测区的的综合高密度电阻率分布成果图，并以不同的角度展示切片成果。

图5 测线1-5切片图

结论

1.通过高密度电阻率法成果图可知，场区内并无裂隙或破碎带发育，在场区地表涌水点北方向约45米可见裂隙发育，该裂隙发育方向大致为东西方向，宽度约10米，倾向北。

2.由于场内并无裂隙或破碎带发育，故推测地表涌水点原因为上游裂隙带和地表相通，形成导水作用，且该裂隙带位置至场内地表涌水点有隐藏连通通道，地下水通过该裂隙向下游汇集，并在涌水点涌出。

3.高密度电阻率法是一种实用，高效，无损的方法，可以很好的对不良地质体进行检测，能够查明周边构造、裂隙等地质情况，发现隐伏渗漏通道。
