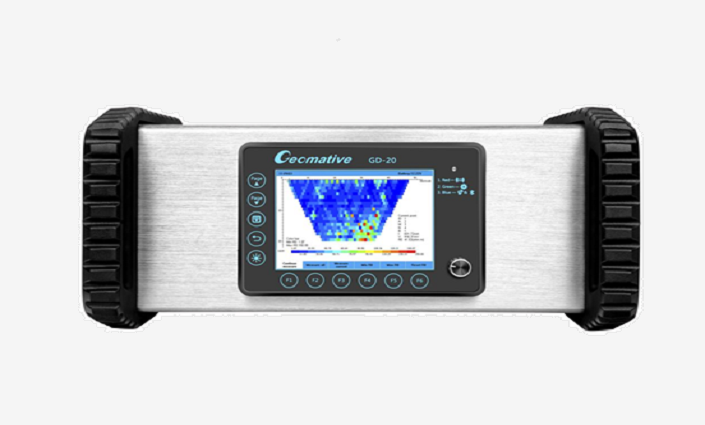

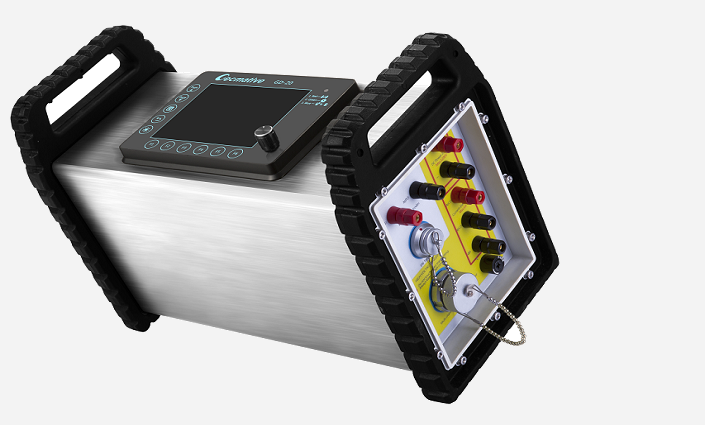

GD-20多通道电阻率和激电成像系统

GD-20是一款全新的多通道电法系统,独立的5/12通道设计,高密度能最多同时测量10个点,极大的提高野外测试效率。GD20可用于自电、视电阻率和激电测试,相对单通道设备而言,高密度的平均测试效率提高2-3倍,大大缩短野外施工周期。GD-20系统轻便、自带内存存储数据。多通道转换盒,能进行VES、ERT、N-∞设置。VES可同时测试12组测深点,ERT测试满足高密度10通道数据采集,N-∞档位满足N接到无穷远装置的应用,独立的10通道设计最大程度的提高测试效率。


产品特点

1

独特的集中分段式布线模式

2

多维度的数据显示,所有问题,现场发现,即时定位

3

丰富的装置和自定义脚本

4

强大高效的滚动和三维测试及拟三维扫面

5

等间距跳过抽头,空置任意多个抽头,自动删除相关测点,小间距电缆可完成大间距的测试工作

6

灵活、高效、便捷的布线,双联法可倍增电流阈值

7

电阻率自动迭代及支持单点,满足客户对提高数据质量及测试效率的要求

8

完整的DC方案

应用方向

滑坡、尾矿坝等实时监测

REAL-TIME MONITORING OF LANDSLIDES,TAILINGS DAMS

考古研究

ARCHEOLOGICAL STUDIES

大坝坝体渗漏检测

DAM SEEPAGE AND LEAKAGE DETECTION

地质填图

CEOLOGICZL MAPPING

海水入侵检测

SEAWATER INTRUSION DETECTION

城市工程勘查

UNBAN ENGINEERING EXPLORATION

洞穴勘查、桩基基岩

CAVITY EXPLORATION,BEDROCK DETECTION FOR PILE FOUNDATION

地下污染物变化检测

UNDERGROUND CONTAMINATION DETECTION

地下水及矿产资源勘探

GROUNDWATER AND MINING RESOURCRS EXOLORATION

产品功能

一维电阻率测深

一维电阻率测深时,通过主机进行发射,最大功率可达15000w(1500*10A),主机配四个电极,进行一维电阻率测试,可升级。


二维高密度电阻率或激电扫面

使用GD-20的高密度系统,二维布线后,可进行电阻率或激电二维断面扫描。通过Geomative Studio的脚本管理可提前在PC上对测试过程进行定制编程。最高可使用3200W(800V*4A)的发射功率。

多装置测量

针对单通道的脚本,支持两个装置脚本同时测量,提高效率的同时,保证测量环境的稳定性

三维高密度电阻率或激电扫面

使用GD-20的高密度系统,采用蛇形布线的方式,可进行电阻率和激电三维断面扫描。最高可使用3200W(800V*4A)的功率发射。当高密度电缆不够的时候,可采用有限的布线,双向平移的组合方式,也可使用二维断面平行测量后组合的方式,覆盖更大的三维区域。

大功率激电中梯扫面

Geomative在行业内首次运用高密度组件,进行大功率激电中梯装置的扫面测试。和高密度方法类似,用户可一次布置一组AB电极和多组不极化电极。AB发射电极接入GD-20的AB接线柱。不极化电极则与高密度电缆的抽头连接。测试过程中,仪器连续发射,并自动依次选择MN电极进行测试。在电缆和电极数量足够的情况下,可一次发射扫描整个水平断面,效率提升十分明显。


GD-20 senior

Supreme2D/3D

Supreme2D+/3D/4D

电阻率测深



激电测深

自电

最大1500V*10A发射

可升级



电阻率测深、二维和三维扫面


分布式高密度(单抽头电缆)



分布式高密度(双抽头电缆)




技术参数指标


GD-20

其他

工作温度

-20至60度

储存温度

-20 至70度

内置电池

16.8V锂电池

重量

8.5kg

尺寸

39*20*29

显示屏

5.7寸全彩液晶屏1024*1000

发射

保护

过流、过压、短路、反接

最大发射功率

7200W(标配)/9000W(选配)

最大发射电压

1200V(标配)/1500V(选配)

最大发射电流

6A

电流精度

优于0.01%

脉冲宽度

0.5、1s、2s、4s、8s、16s、32s

接收

A/D转换位数

32位

工频干扰

≥120dB
