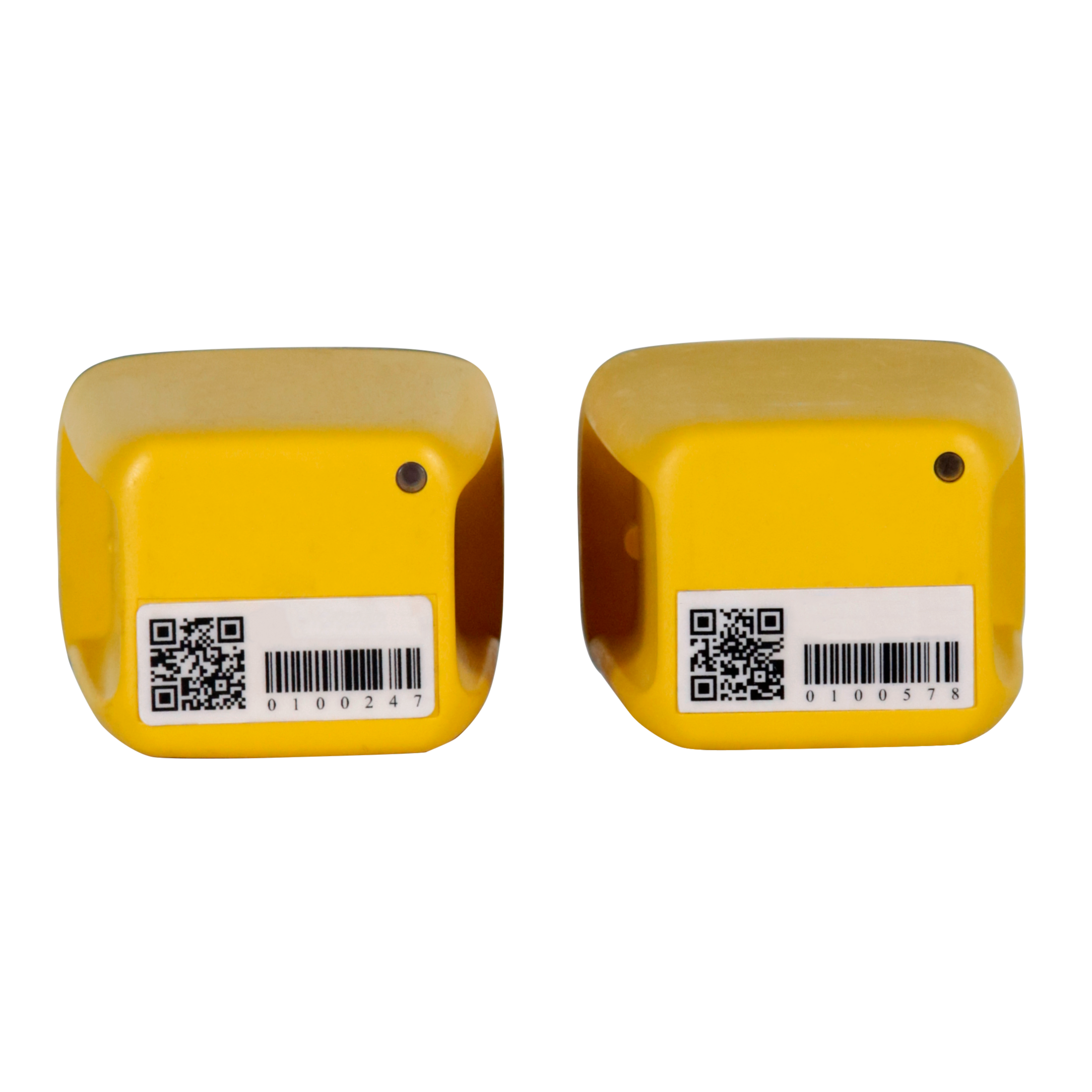

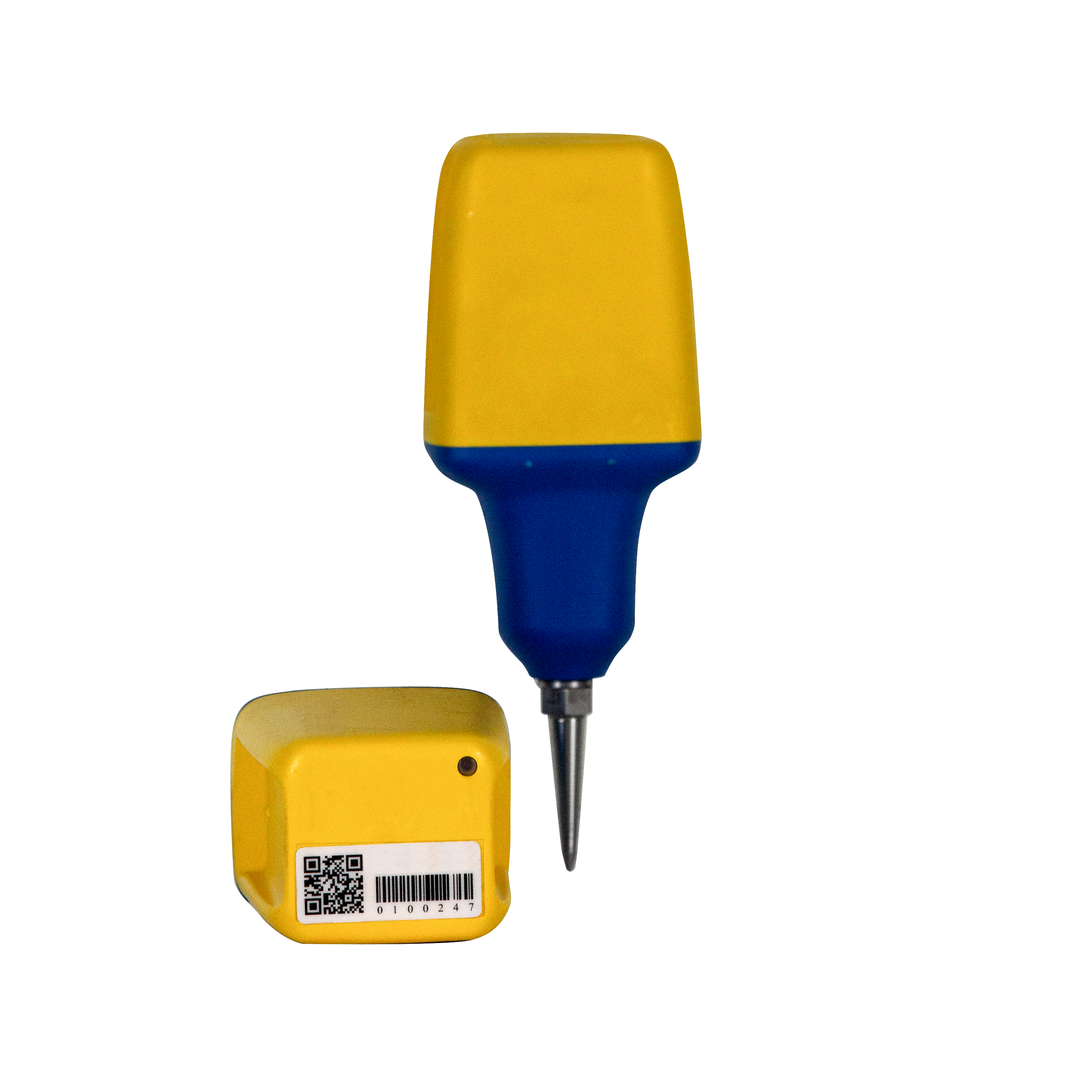

GE-Ant-1C 单分量节点地震仪

GE-Ant-1C是一款集轻巧、便捷、稳定于一身的地震节点仪。该产品以降低地震勘探施工难度、提高施工效率和节省项目成本为目标,采用先进的GPS/北斗同步算法、超低功耗的电路设计和无线数据下载/充电技术。产品集成度高,持续工作时间长,全身无触点,智能/自动化施工潜力大,适应各种复杂地表及恶劣环境。另外,GE-Ant-1C应用最先进的模数转换设计,产品动态范围远超同类产品，可以监测更加微小的振动信号。

产品功能

580g重量轻，55mmx55mmx148mm体积小

超长续航，超低功耗，可连续工作50天(12小时作业)

施工简单，支持智能启动/休眠

无任何连接器-无线充电/无线数据下载

手机APP，高效自动部署

智能坐标匹配，支持无桩号施工

同时支持GPS/北斗多种定位系统

应用领域

地震区域安全性评价

浅层地质调查

城市地下空间探测

地热勘探

煤田采空区勘探

石油/天然气/煤矿/有色矿产勘探等

技术参数指标

物理指标

参数	指标
重量	580g
尺寸	55mmx55mmx148mm
工作温度	-40°C to +70°C
防水	IP68
续航时间@ 25°C	25天@2ms连续50天(12小时工作/12小时休眠)
充电时间	3.5小时

仪器指标

参数	指标
通道数	1
ADC	32位
采样率	0.25ms,0.5ms,lms,2ms,4ms
前放增益	0-24dB(6dB步进)
低切滤波器	1HZ,去直流或关闭
抗混叠滤波器	206.5Hz@2ms(82.6%奈奎斯特频率)可选最大相位或者最小相位
最大输入@ 0dB	2.5VpeaK
等效输入噪声@12dB	0.5uV@0.25ms/0.2uV@2ms/0.14uV@4ms
瞬时动态范围@0dB	118.9dB@0.25ms/126.8dB@2ms/130dB @4ms
总动态范围	150dB
时间精度	士10μs
内部储存	从8GB可扩展到32GB
内置GPS	GPS,BDS,GLONASS,GNSS(同时接收)用于授时和定位

检波器指标（并阻）

参数	指标
可选检波器	2Hz	5Hz	10Hz
自然频率	2士15%	5士7.5%	10士3.5%
直流电阻	6400士10%	1850士5%	1800士3.5%
灵敏度	260+15%	76.7士5%	78.7士3.5%
阻尼	0.7士15%	0.7±7.5%	0.7士5%
失真	≤3%	≦0.1%	≦0.1%
假频	≧90	≧170	≧240
有效频带范围（Hz）	0.1~300	0.2~1000	0.5~1000
