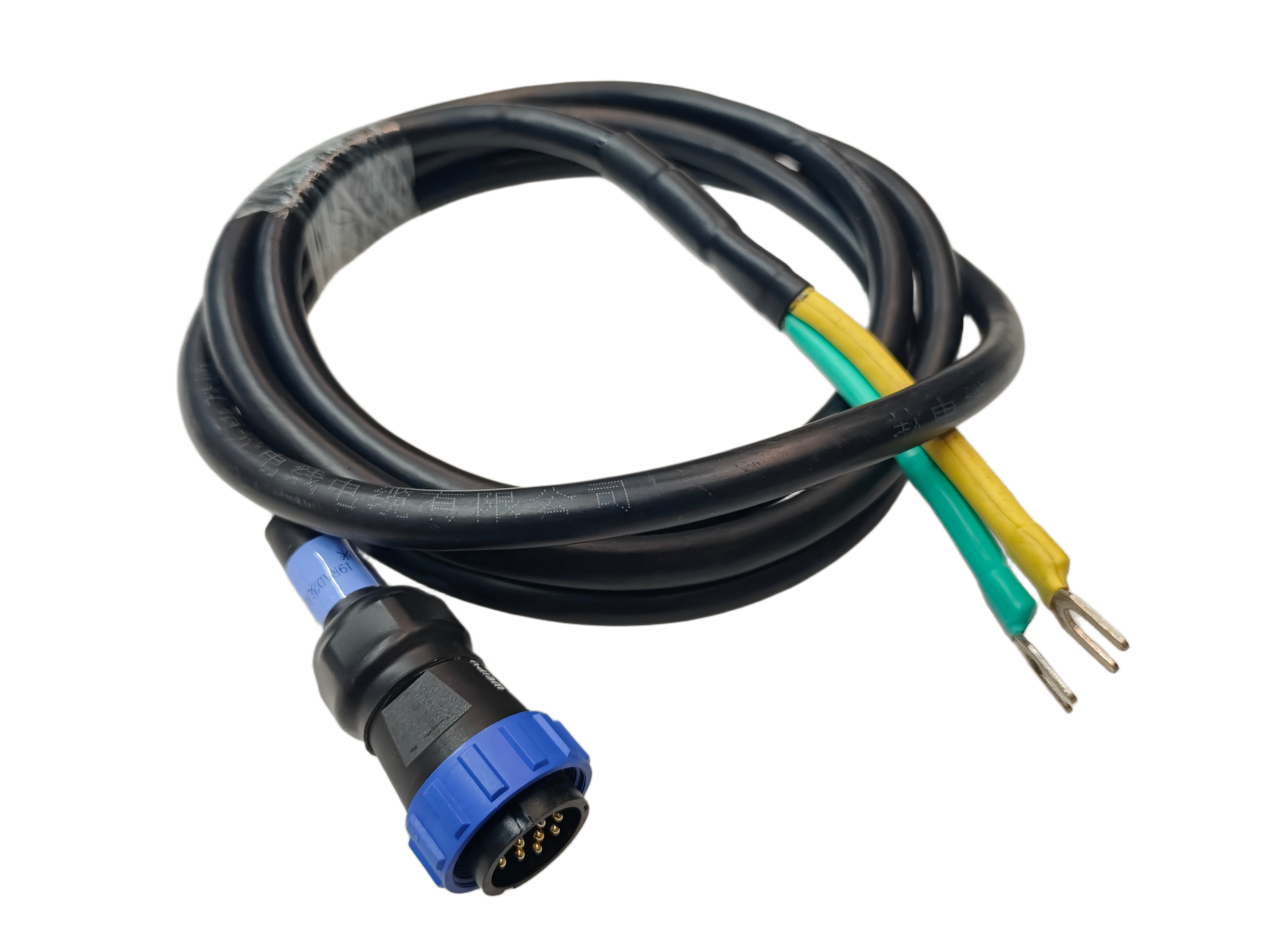

用于传输数据。
- 规格：防水航空插头
- 芯数：屏蔽镀锡铜丝
- 防护等级：IP67
订货信息
| 物料代码 | 型号 | 名称 | 插头 |
|---|---|---|---|
| M6.0014 | T-11 | 地面瞬变探头连接线 | 防水航空插头 |

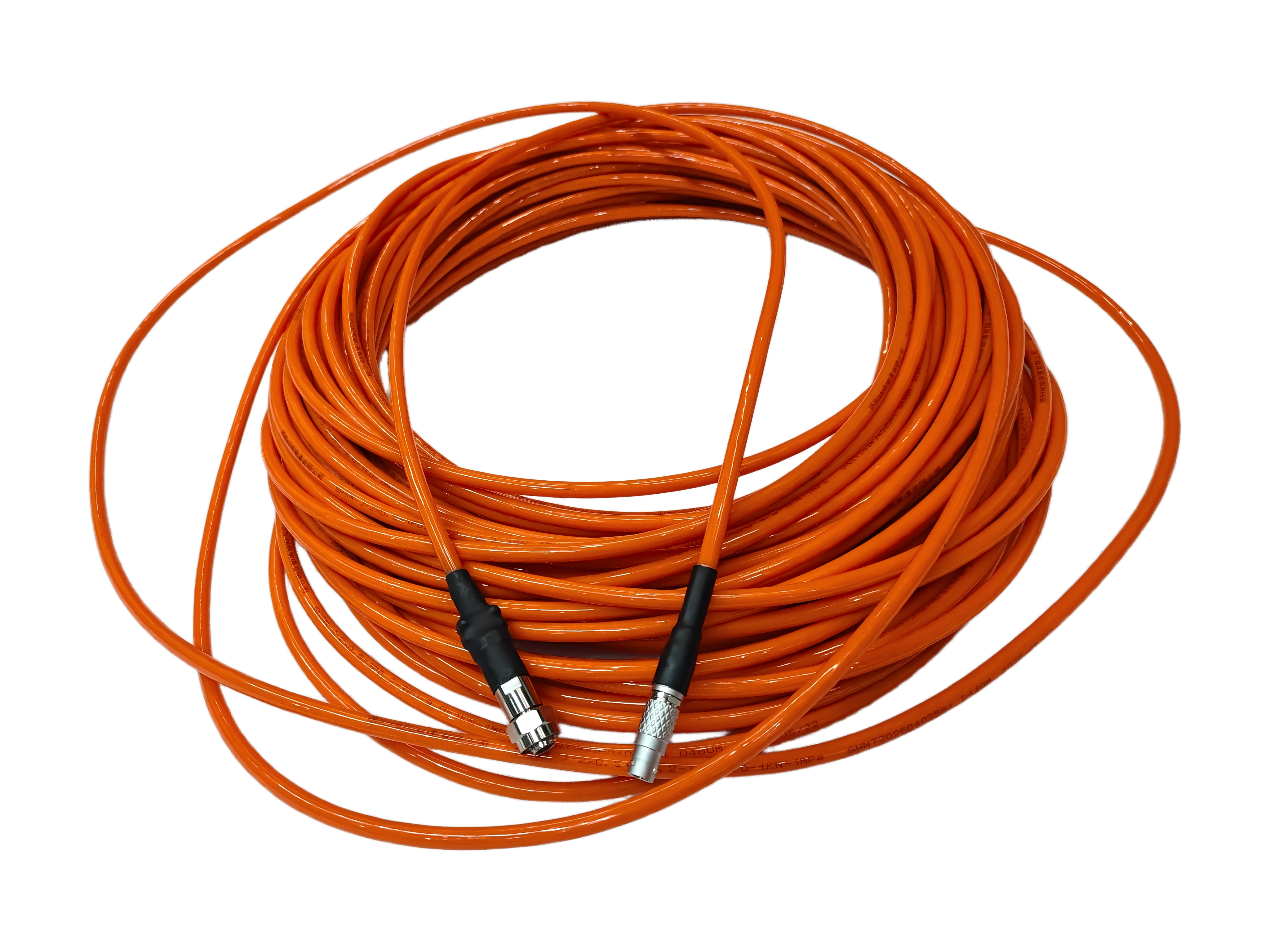

| M6.0065 | T-41 | 孔内瞬变探头连接线 | 防水航空插头 |
GT-40，把接收探头下到钻孔里，地面大回线发射，孔内逐深度段采二次场，专攻隧道侧壁与掌子面前方的地质/水文地质精细探测。
矿山、地铁、高铁、公路、水利等隧道掌子面前方与隧道侧壁的地质/水文地质探测；钻孔孔内逐深段的含水构造、破碎带、空洞识别；侧壁超前钻孔中的含水性预报；岩心钻孔中的矿体/异常体边界刻画；既有钻孔周边的精细深度分辨与异常定位。

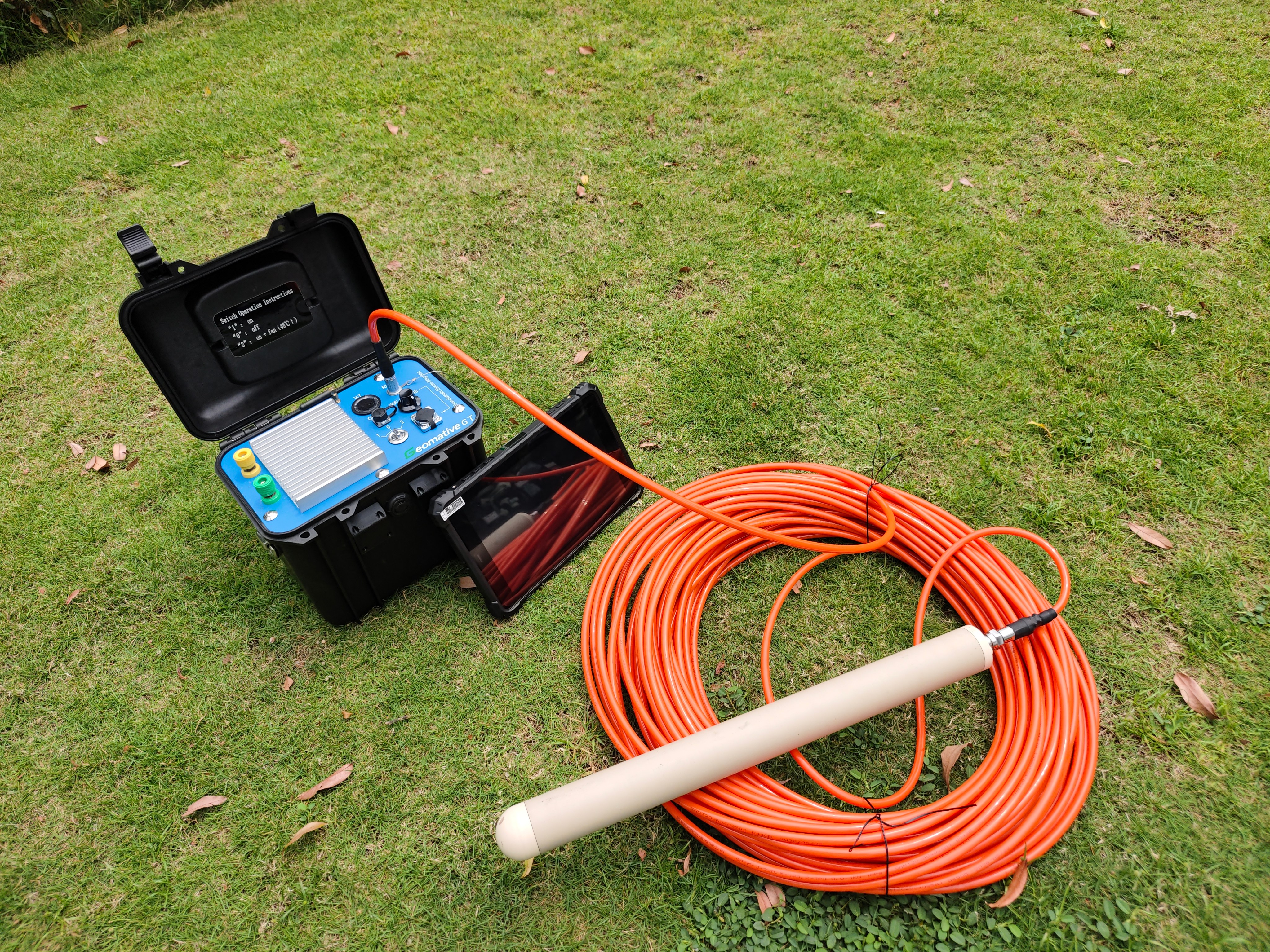

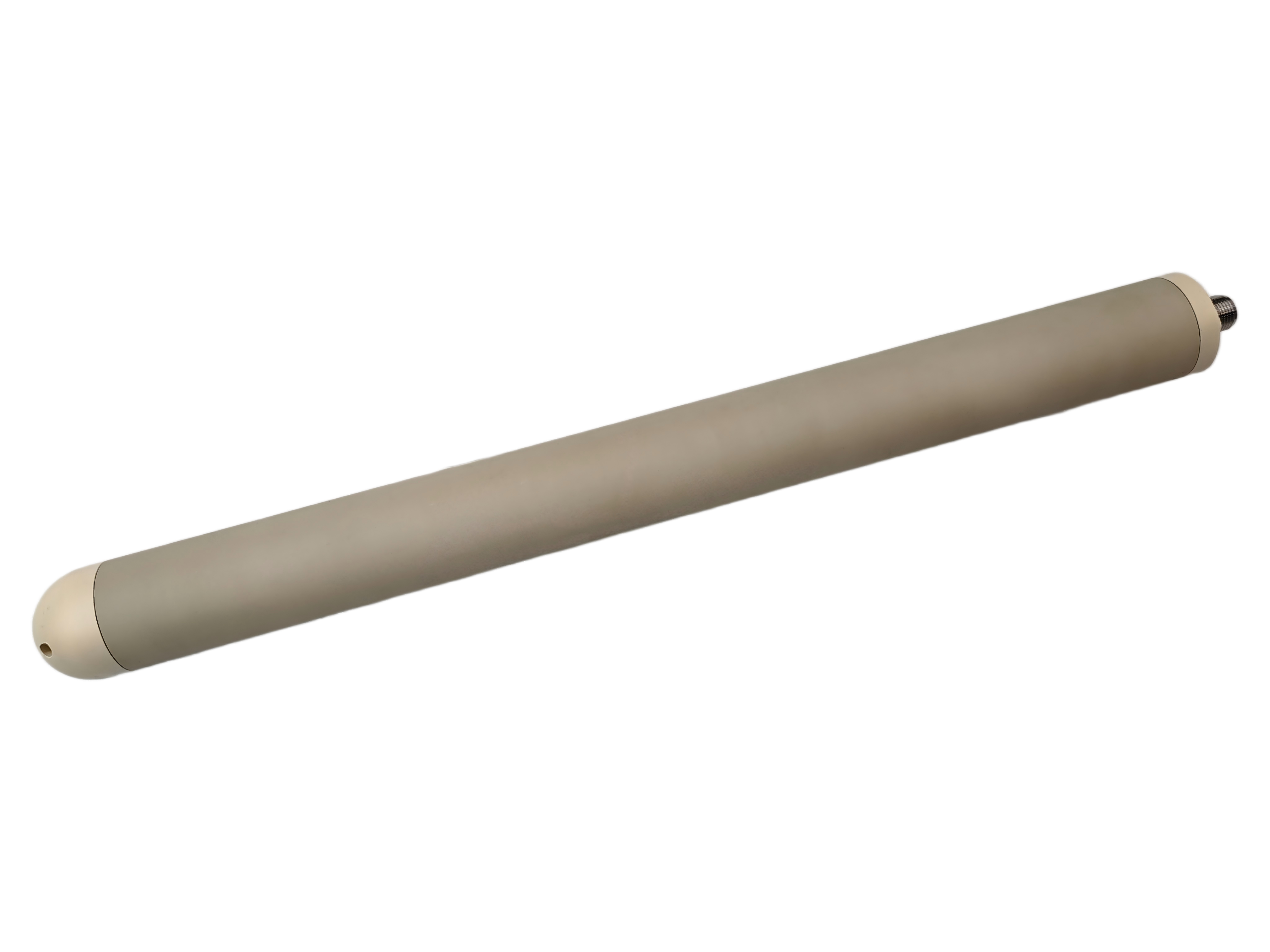

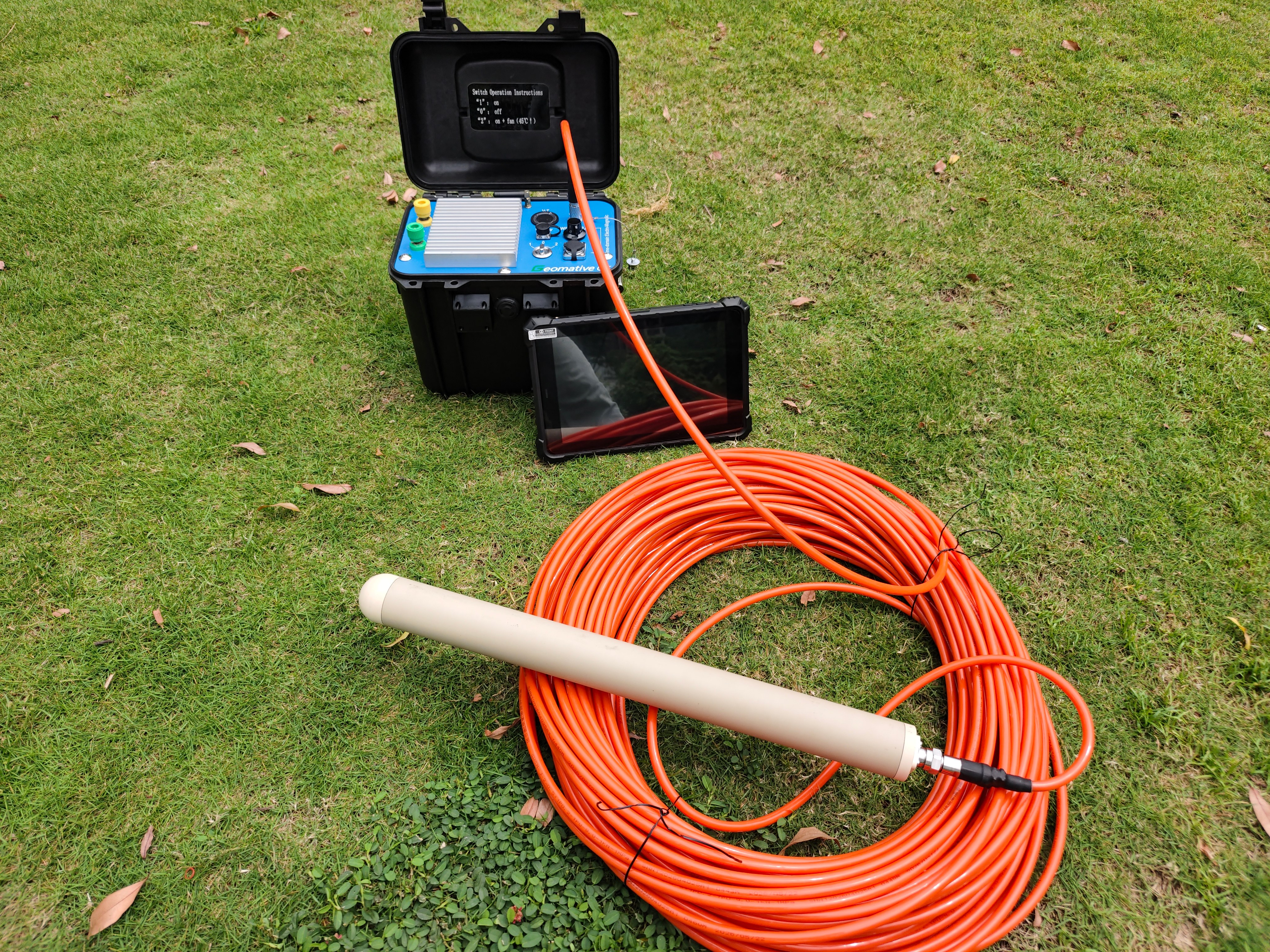

直径 5 cm、长度 55 cm 轻便接收探头，能下常规工程钻孔与岩心钻孔；地质异常沿孔深方向被逐段还原，不再是地面投影的间接推断。

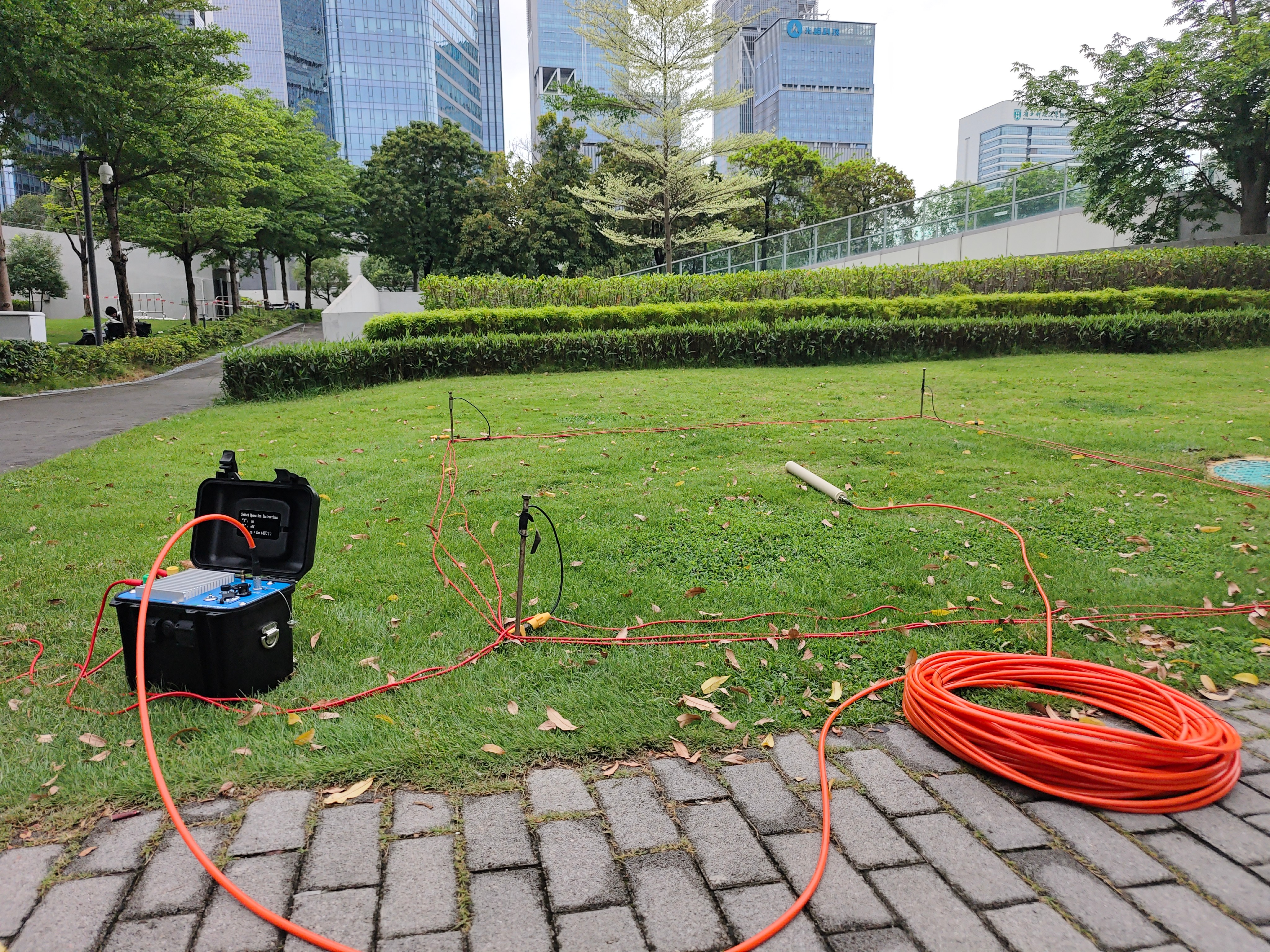

中心回线工作方式下，发射线圈与孔内探头几何上正交，一次场在探头位置耦合极小，剩余二次场不会被一次场残留盖掉。
探头可适配 ≥150 A 大电流发射系统，激发的二次场强度够高；充水裂隙、低阻含水层、破碎带等弱异常能快速反应。
接收探头独立、轻便小巧，配套电缆按钻孔工况设计，井壁挤压与提下风险比粗重探头更可控。
| 名称 | 接收模块 | 名称 | 发射模块 |
|---|---|---|---|
| A/D转换器 | 32-bit | 发射电压（V） | 36-57 |
| 动态范围 | 160dB | 发射电流（A） | ≥150 |
| 采样率 | 1μs、4μs、16μs | 电流脉冲宽度（ms） | 10、20、40 |
| 采集通道数 | 2 | 发射波形 | 占空比为1:1的双极性方波 |
| 本底噪声 | 1μV | 最大发射功率（KW） | 8.5 |
| 电压测量范围 | -200V-200V | 同步方式 | 电缆同步 |
| 电压测量分辨率 | ≤300nV | 关断时间 | 随供电电流大小以及发送线圈不同而各异，0.5-300μs |
| 测量准确度 | 0.001 | 计算机系统 | (全Windows操作界面) |
| 输入增益范围 | 1/80-8000 | 数据传输 | USB2.0 |
| 最小采样间隔 | 4μs | 存储能力 | ≥30000个测量点 |
| 噪音压制 | >100dB | 尺寸 | 403mm×330mm×178mm（长×宽×高） |
| 通频带 | 0-500kHz | 重量 | 8kg |
| 叠加次数 | 1~200 | 工作温度 | -10℃-50℃ |
| 参数类别 | GT-40 |
|---|---|
| 设备定位 | 钻孔孔内探测瞬变电磁仪 |
| 标配发射线圈规格 | 通用适配范围：1m×1m~10m×10m方形线圈，自定义大小 |
| 标配接收探头/线圈 | 直径5cm，长度55cm轻便型接收探头 |
| 主流工作装置 | 中心回线 |
| 适配发射电流 | 适配≥150A大电流，快速反应异常区 |
| 线圈适用场景 | 矿山、地铁、高铁、公路、水利等隧道掌子面前方及隧道侧壁的地质（水文地质）探测 |
| 结构特点 | 独立接收探头，轻便小巧 |

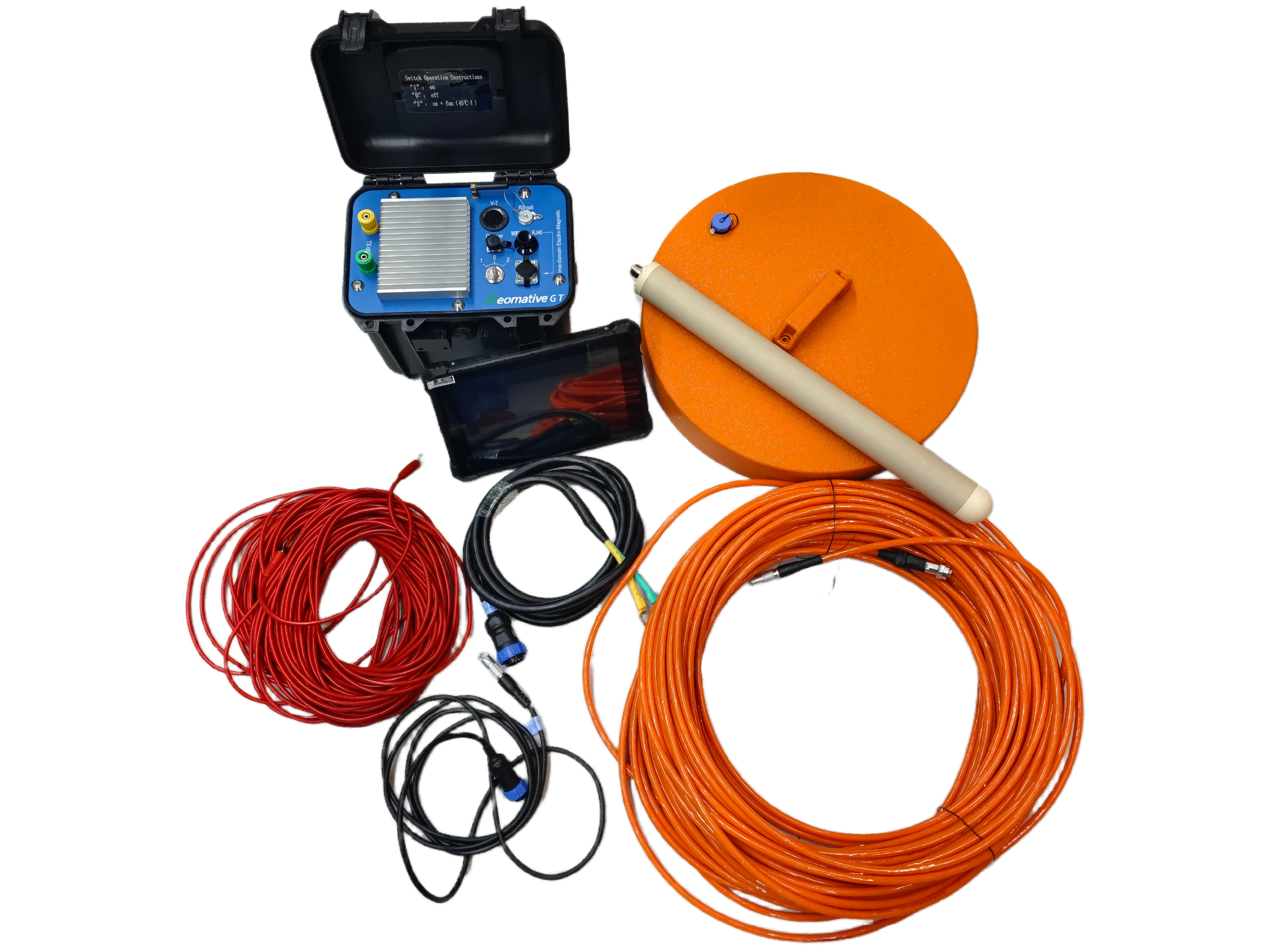

收发一体式主机 × 1
工业平板电脑 × 1
地面瞬变探头 × 1
地面瞬变探头连接线 × 1
发射线圈 × 1
孔内探头 × 1
孔内探头连接线 × 1
| 物料名称 | 规格型号 | 物料代码 |
|---|---|---|
| GT-40 时域电磁系统标准套件 | GT-40 Kit | M0.0017 |
| 瞬变电磁仪 | GT-40 | M0.2004 |
| 工业平板电脑（含网线） | 亿道 | M6.0001 |
| 地面接收探头 | T-10 | M4.2001 |
| 发射线圈 | 6mm²*40m | M4.2002 |
| 地面瞬变探头连接线 | T-11 | M6.0014 |
| 处理软件（含加密狗U盘） | TEM处理软件 | M5.1010 |
| 瞬变电磁背包背带 | 双肩 | M6.0006 |
| TEM充电器 | CDQ-5 | M4.1005 |
| TEM平板电脑充电器 | CDQ-6 | M4.1006 |
| 孔内探头 | T-40 | M4.2013 |
| 孔内瞬变探头连接线 | T-41 | M6.0065 |
