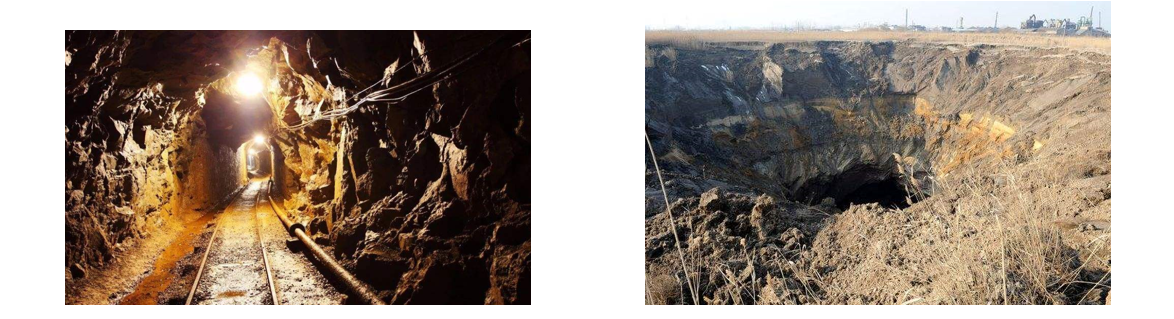

地下采空区或空洞是工程施工中最常见的不良地质条件，其在地下一定深度的范围内，不易采用传统的地质手段来观察，容易导致围岩不稳定及形成各种渗漏，涌水通道等。
一般地下采空后形成一定的充气空间, 破坏了岩石的完整性、连续性, 造成采空区相应地层的电性与围岩电性不同, 表现出明显的高阻特性 ( 该处电阻率明显高于周边完整岩石处的电阻率) ; 当经过一段时间后, 采空区上覆岩层在重力作用下发生坍塌变形, 致使岩层破碎并出现裂缝, 地下水便沿破碎岩层和裂缝向采空区汇集，采空区充水之后, 其电阻率呈低阻反映, 此时充水采空区具有低阻电性特征。本解决方案主要是探明场内地下采空区、巷道及地下空洞等不良地质发育情况及分析发育方向。
一.调查目的
受委托，本次调查主要为查明在开挖隧道上部山体及掌子面前方的采空区或空洞，等地质情况及分析采空区或空洞的大小计发育方向，为隧道安全开挖提供依据。
二.调查方法
采用地球物理探勘的高密度电阻率法(Electrical Resistivity Tomography)进行探测。（本次调查以物探技术对地下不良地质体具体发育情况进行探测，并以物探成果具体影像描绘地下地层现况，进而准确查清地下采空区及空洞和破碎带的位置及空间展布情况）
一.仪器设备

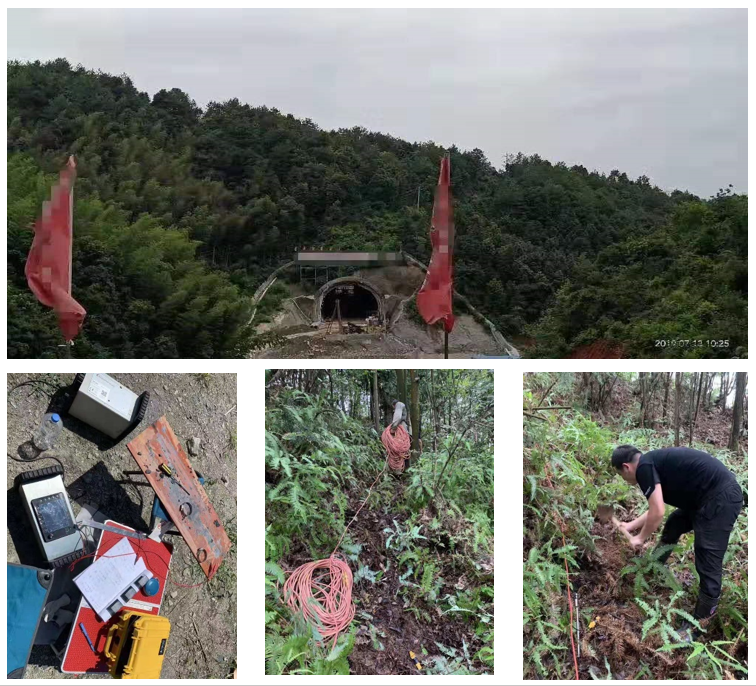

调查采用GD-20多通道工作站进行高密度电阻率测量，测点信息采用RTK进行收集。
二.测线方案
现场共布设3条高密度电阻率测线，其中ERT1位于隧道中线，ERT2及ERT3分布于两边，三条测线线距10米，相互平行。测线长355米，5米间距。

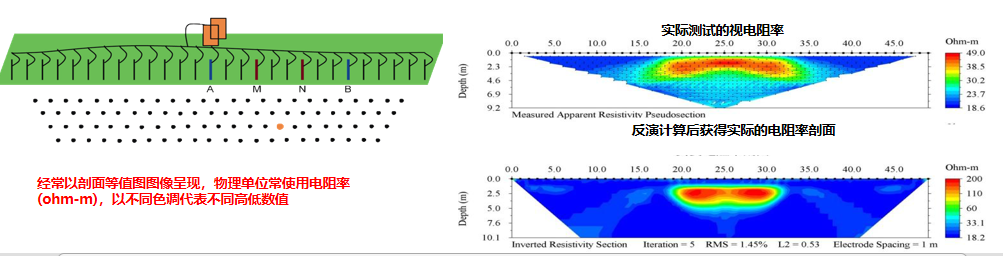

电阻率法是以介质电阻率差异为基础的一种物探方法。 为利用直流电经由一对电流极 A、B 将电通入地下，建立人工电场。通过地层间介质不同，其导电性的差异，可利用另一对电位极 M、N 测量电场在 M、N 之间造成的电位差，由此求出地层视电阻率，进而估算地下地层的导电性分布。

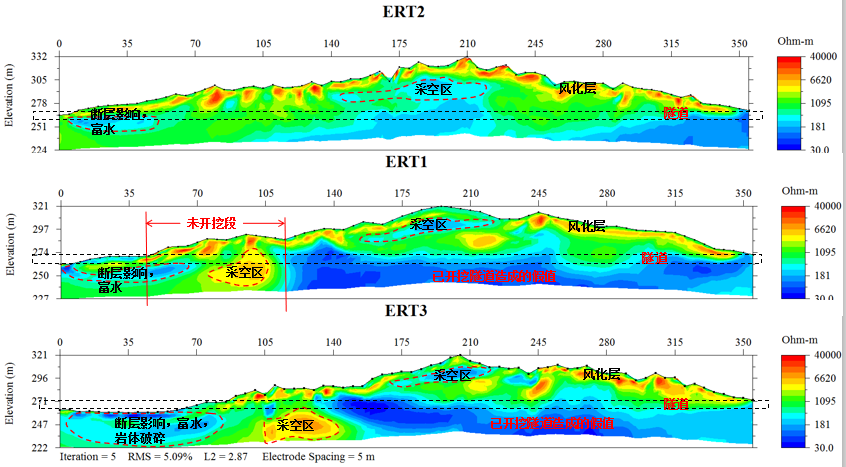

成果展示

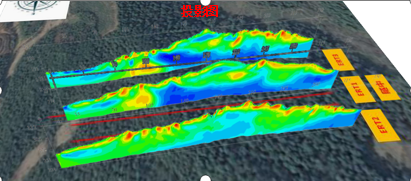

不同角度的三维展示成果

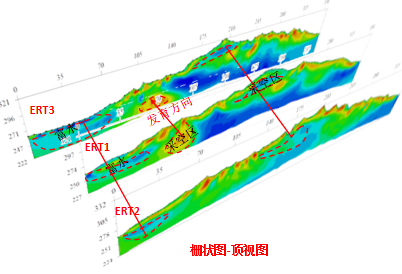

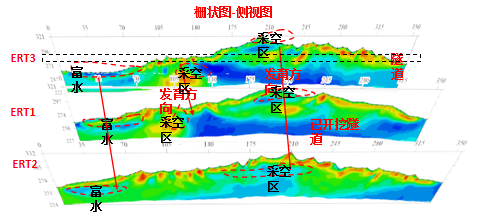

通过三维栅状图可以看出，隧道顶部采空区发育的方向及大小
以隐患暴露点为中心，发散式测试，对于溯源探测的方向确定有较好效果。
可进行二维地电断面测量 ，兼具剖面法和测深法的功能 ，是进行地层划分 、探测隐伏断层构造、岩溶空洞 以及地质滑坡体等的一种有效手段。
可有效的确定 出地下采空区和巷道的大小 、形状 、分布范围以及在地表的投影位置，为业主施工提供建议和指导。

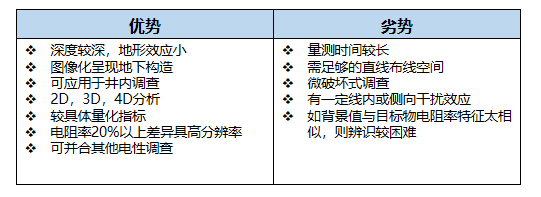

该方法与其它物探方法相 比，具有成本低 、效率高、地电信息丰富且探测精度高等优点 ，在工程地质勘查中值得推 广运用 。
