浙江省台州市某垃圾填埋场分布调查案例

返回列表

一、方案介绍

受委托,对位于浙江省台州市临海某垃圾填埋场进行地球物理方法探测(以下简称“调查区域”),调查区域场地类型属于非法倾倒,底部无土工膜等防护措施的垃圾掩埋场,本次选用地球物理方法中的高密度电阻率法进行探测,为后期施工提供可靠信息。


二、调查方法

本次调查即采用地球物理方法中的高密度电阻率法,该方法可以适用于各种异常的调查,也可以获得十分丰富的成果。

(一)地球物理特征

利用地球物理方法对城市典型污染源污染状况进行调查,是根据污染物与周围介质在物理化学性质上的差异,借助一定的装置和专门的仪器,测量其物理场的分布状态,分析推断污染物分布和运移的情况。

(二)探测方法原理

电阻率法(Electric Resistivity Method)或称为直流电阻法(Direct Current Resistivity Method)是以介质电阻率差异为基础,观测供电电流强度和测量电极之间的电位差,进而计算和研究视电阻率,推断地下可能污染土壤的分布。所测得的结果即地电阻率剖面。影响地层电阻率的因子有组成矿物、颗粒大小、组态、以及地层的含水量与水中所含物质,当地层有明显的电阻率对比,就适用于直流电阻法。

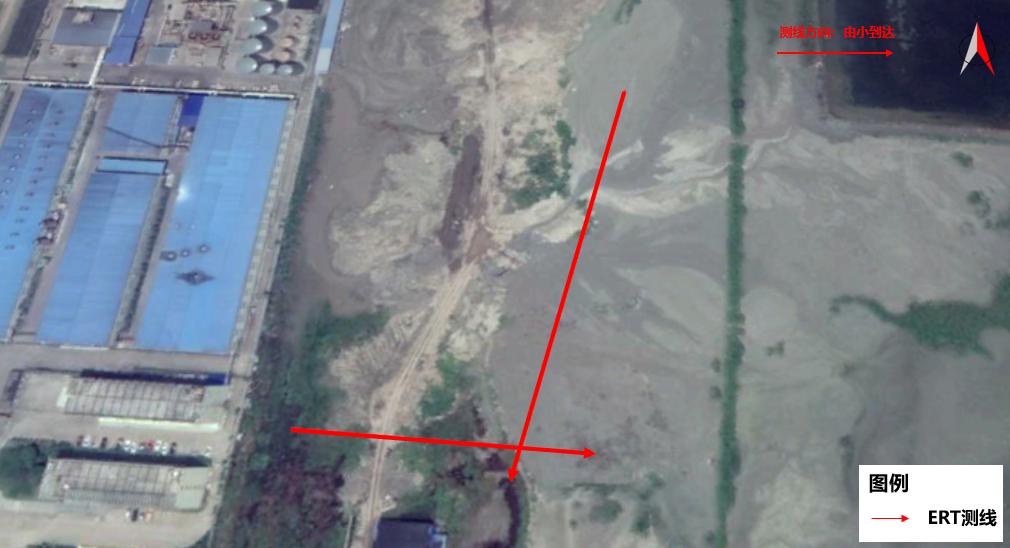

本次调查共施测2条高密度电阻率法测线,主要采用温奈-施兰卜吉排列法 (Wenner-Schlumberger Array) 进行探测,此种混编排法结合了两种不同排列法的探测特性。Wenner 排列法对水平层状构造的解析力较佳的特性,以及 Schlumberger 排列法对于垂直构造探测相对灵敏的特性,混编取得了对于水平和垂向分布构造较为综合的探测排列法,对于地下情况不明,或者较为复杂的场地特别适用;也因此对于该区域能有较佳的解析能力。


三、成果展示

高密度电法具有分辨率高、准确性高及探测深度深的优势,适用于探测各式地层分布及水文地质分布,处理后的电性地层图可完整呈现地下环境特征。

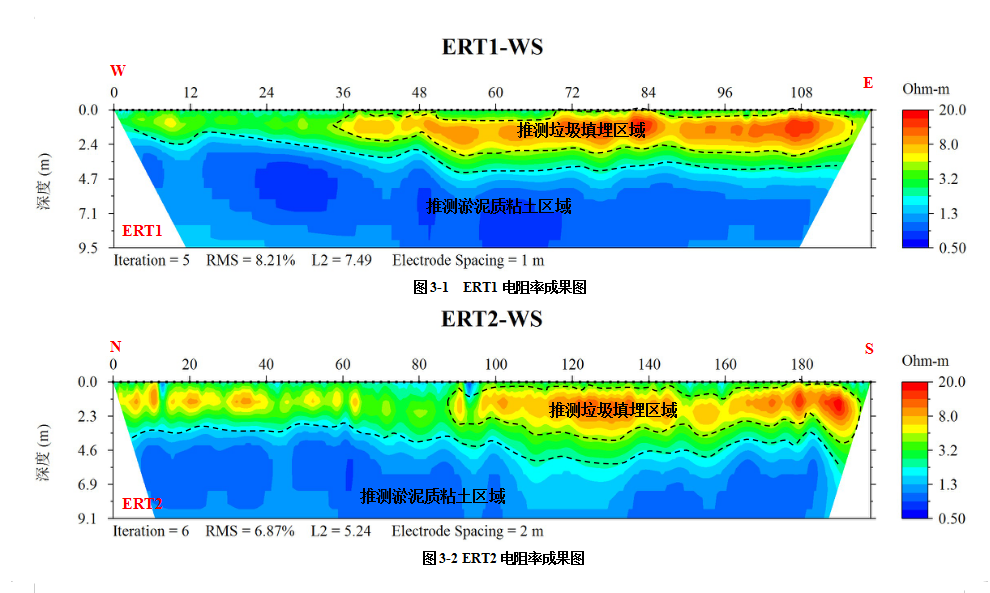

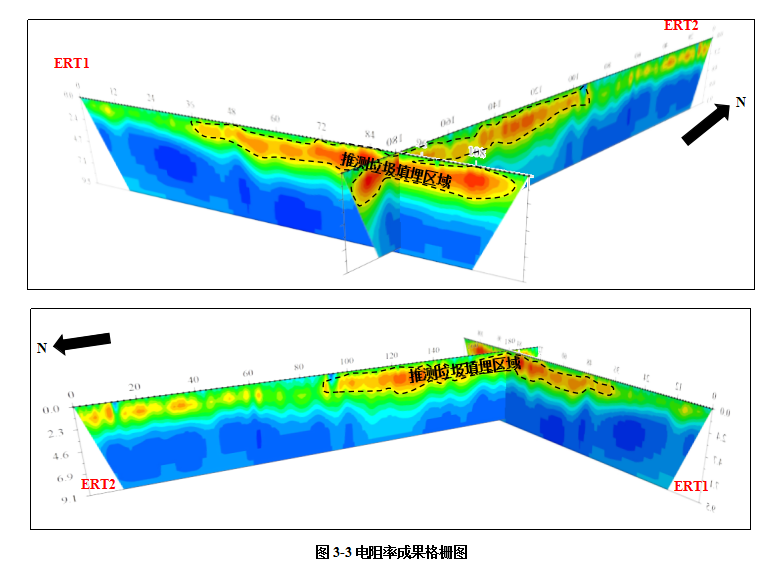

本次高密度电阻率数据采用EarthImage软件处理,图像直观,分析如下


四、结论

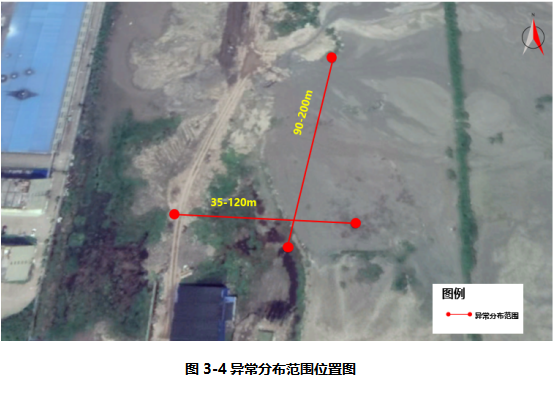

本次测线推测的垃圾分布范围分别位于ERT1的水平位置35~120米及ERT2的水平位置90~200米处,见下表3-1异常分布统计表及图3-4异常分布位置图。

表3-1 异常分布统计表

测线

异常范围(m)

坐标分布范围

埋深范围(m)

X

Y

~

X

Y

ERT1

35-120

3178127.688

656870.8072

~

3178121.312

656954.9264

0.6~3

ERT2

90-200

3178216.235

656948.891

~

3178109.856

656923.4613

0.4~3
