某城市排水管道周边病害体探测

返回列表

一、项目概况

本项目采用综合物探法探测市政排水管道上方病害体,避免道路塌陷、建筑物倒塌等灾害带来的人员伤亡,减少地面建筑的破坏、基础设施的损毁以及灾害后地面残骸的处理带来巨大的经济损失,以保障市政排水管网有效运行,保护人民生命财产安全。

二、探测方法和设备

根据测区条件和探测深度的要求,主要选用三维和二维地质雷达法进行探测,同时辅以其他物探方法进行补充验证。

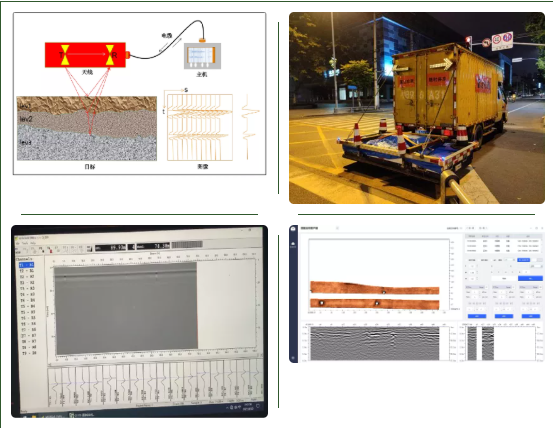

地质雷达作为无损检测的一项新技术,具有连续、无损、高效和高精度等优点。根据电磁波在有耗介质中的传播特性,地质雷达以宽频带短脉冲的形式向介质内发射高频电磁波(主频为数兆赫至千兆赫),当其遇到不均匀体(界面)时会反射部分电磁波,其反射系数由介质的相对介电常数决定,通过对雷达主机所接收的反射信号进行处理和图像解译,达到识别隐蔽目标物的目的。

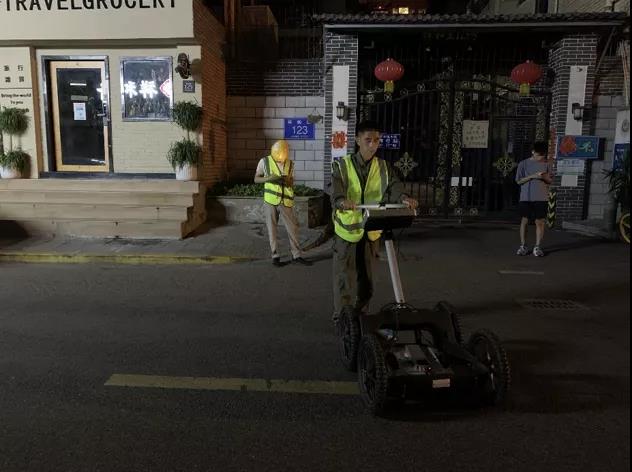

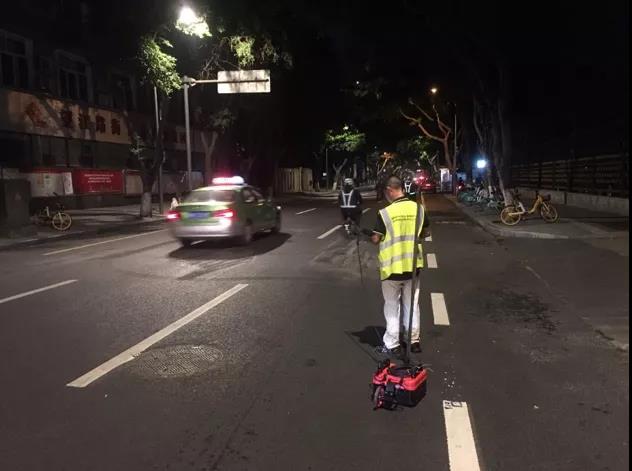

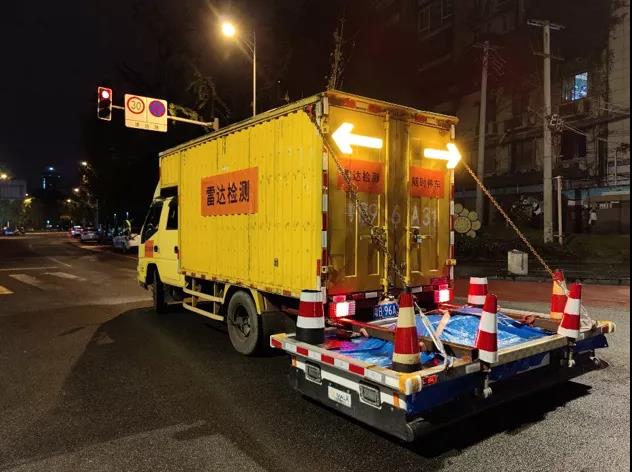

三、现场作业



四、病害体成果展示

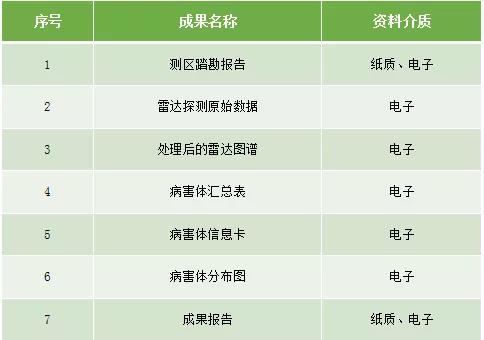

1.项目成果资料

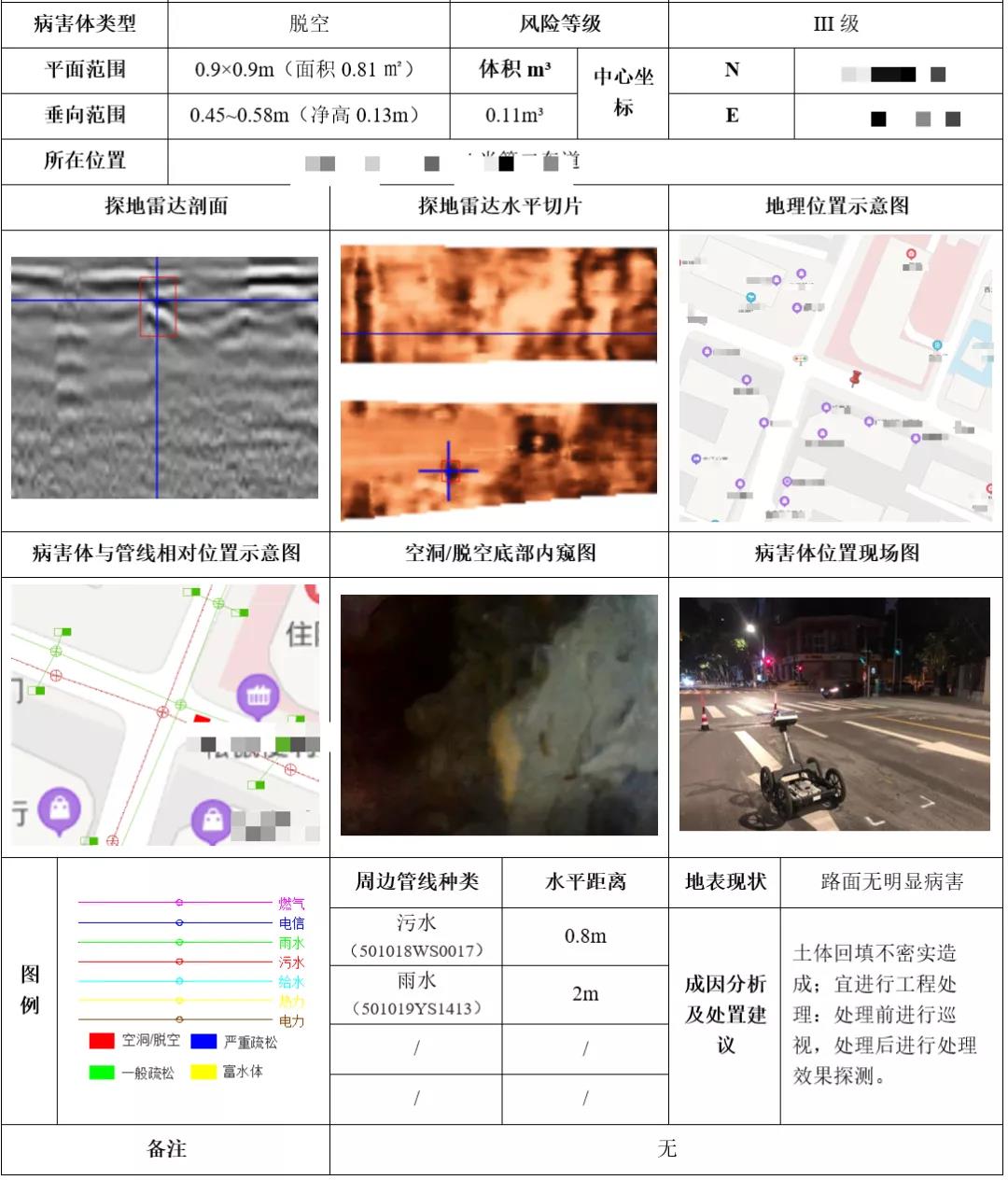

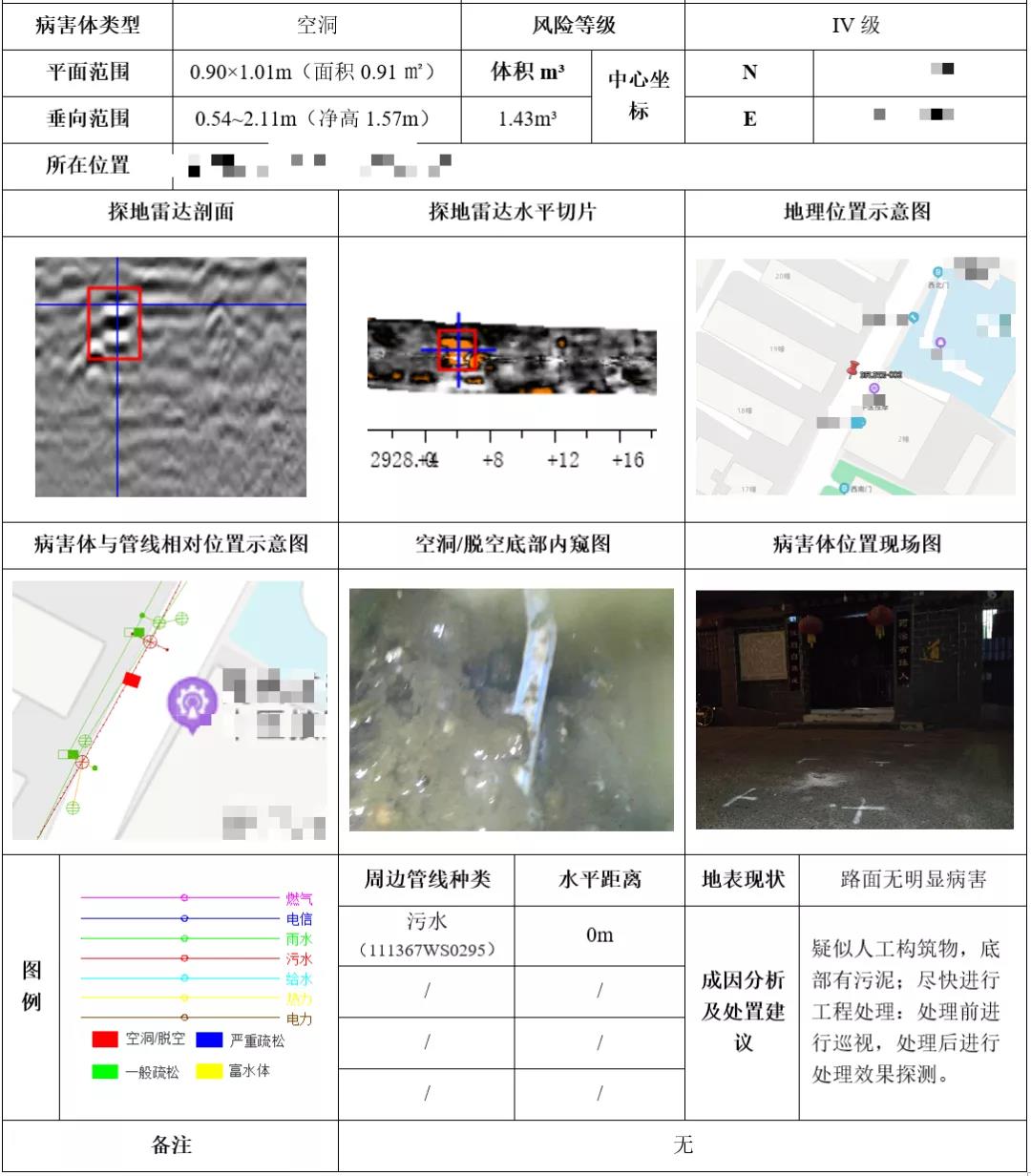

2.病害体信息卡
